Texas Instruments SN74HCS74/SN74HCS74-Q1 D 타입 플립-플롭
Texas Instruments SN74HCS74/SN74HCS74-Q1 D 타입 플립-플롭은 느리거나 잡음이 많은 입력 신호를 허용하는 넓은 작동 범위, 낮은 소비전력 및 슈미트 트리거 입력이 특징입니다. 사전 설정(PRE) 입력에서 낮은 레벨은 출력을 높게 설정하거나 클리어(CLR) 입력에서는 출력을 낮게 재설정합니다. 비동기 사전 설정과 클리어 기능은 다른 입력의 레벨에 종속되지 않습니다.
장치에서 PRE 및 CLR이 비활성(높음) 상태일 때, 설정 시간 요구 사항을 충족하는 데이터(D) 입력 측 데이터는 클록(CLK) 펄스의 양방향 에지를 통해 출력(Q, Q)으로 전송됩니다. 클록 트리거링은 전압 레벨에서 나타나며 입력 클록(CLK) 신호의 상승 시간과 직접적인 관련이 없습니다. 유지 시간이 지나면 출력의 레벨에 영향을 주지 않고 데이터(D) 입력 측 데이터를 변경할 수 있습니다. SN74HCS74-Q1 장치는 자동차 애플리케이션에 대한 AEC-Q100 인증을 받았습니다.
특징
- 넓은 작동 전압 범위: 2~6V
- 슈미트 트리거 입력 장치는 느리거나 잡음이 많은 입력 신호를 허용함
- 낮은 소비전력
- ICC: 100nA(표준)
- 표준 입력 누설 전류: ±100nA
- 5V에서 출력 드라이브: ±7.8mA
애플리케이션
- 순간 스위치를 토글 스위치로 변환
- 컨트롤러 리셋 중 신호 유지
- 느린 에지 속도 신호 입력
- 잡음이 많은 환경에서 작동
- 클록 신호를 둘로 나눔

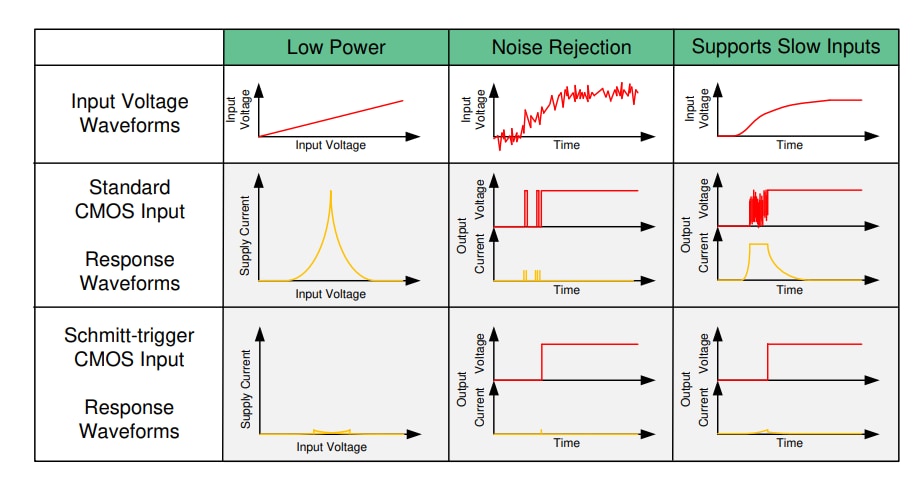

슈미트 트리거 입력의 이점 차트
기능 선도
