Texas Instruments SN74HCS7002/SN74HCS7002-Q1 쿼드 2-입력 NOR 게이트
Texas Instruments SN74HCS7002/SN74HCS7002-Q1 자동차용 쿼드 2-입력 NOR 게이트는 슈미트 트리거 입력을 비롯해 4개의 독립 2-입력 NOR 게이트를 포함하고 있습니다. 각 게이트는 포지티브 로직에서 부울 함수 Y = A + B를 수행합니다. SN74HCS7002/SN74HCS7002-Q1은 2~6V의 넓은 작동 전압 범위와 ±100nA의 낮은 소비전력을 제공합니다. SN74HCS7002-Q1은 자동차 애플리케이션에 대한 AEC-Q100 인증을 받았습니다.
특징
- 넓은 작동 전압 범위: 2~6V
- 슈미트 트리거 입력 장치는 느리거나 잡음이 많은 입력 신호를 허용함
- 5V에서 출력 드라이브: ±7.8mA
- 낮은 소비전력
- ICC: 100nA(표준)
- 표준 입력 누설 전류: ±100nA
애플리케이션
- 경보/무단 변조 감지 회로
- S-R 래치
슈미트 트리거 입력의 이점

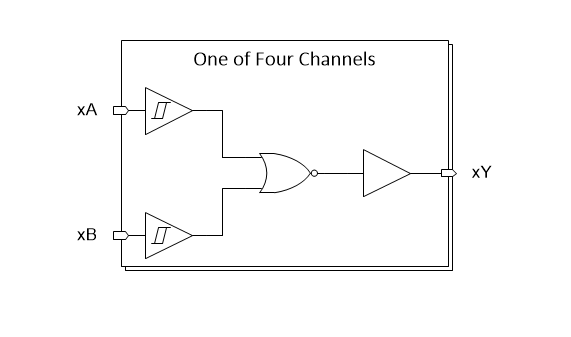

블록 선도
Related Development Tool
Texas Instruments 14-24-LOGIC-EVM 로직 EVM(평가 모듈)
14~24핀 카운트로 모든 TI 로직 리드 소자를 지원하도록 개발된 일반 평가 모듈입니다.
