Texas Instruments SN74HCS245/SN74HCS245-Q1 8진 버스 송수신기
Texas Instruments SN74HCS245/SN74HCS245-Q1 8진 버스 송수신기는 3상태 출력 및 슈미트 트리거 입력을 제공합니다. 슈미트 트리거 입력을 통해 느리거나 잡음이 많은 입력 신호를 허용합니다. SN74HCS245/SN74HCS245-Q1은 방향(DIR) 핀 및 출력 인에이블(OE) 핀으로 제어되는 8개의 채널을 구현합니다. 이 장치는 2~6V의 넓은 작동 전압 범위가 특징입니다.
TI SN74HCS245/SN74HCS245-Q1 8진 버스 송수신기는 -40~+125°C의 확장된 주변 온도 범위를 제공하는 20-VQFN 또는 습식 플랭크 QFN(WRKS) 패키지로 제공됩니다.
특징
- 자동차 애플리케이션에 대한 AEC-Q100 인증(SN74HCS245-Q1):
- 장치 온도 등급 1: -40~+125°C, TA
- 장치 HBM ESD 분류 레벨 2
- 장치 CDM ESD 분류 레벨 C6
- 습식 플랭크 QFN(WRKS) 패키지로 제공(SN74HCS245-Q1)
- 2~6V 넓은 작동 전압 범위
- 슈미트 트리거 입력 장치는 느리거나 잡음이 많은 입력 신호를 허용함
- 낮은 소비전력
- 표준 ICC: 100nA
- ±100nA(표준) 입력 누설 전류
- ±7.8mA 출력 드라이브(6V)
애플리케이션
- 디지털 신호 활성화 또는 비활성화
- 느리거나 잡음이 많은 입력 신호 제거
- 컨트롤러 리셋 중 신호 유지
- 스위치 디바운스
슈미트 트리거 입력의 이점

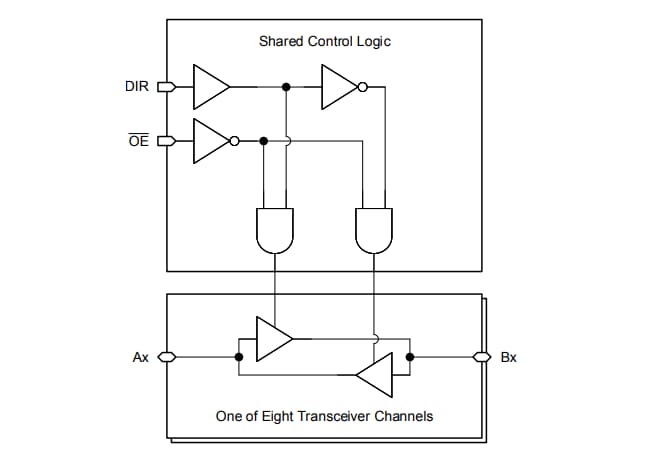

기능 블록 선도
