Texas Instruments SN74HCS14/SN74HCS14-Q1 육각 인버터
Texas Instruments SN74HCS14/SN74HCS14-Q1 육각 인버터는 슈미트 트리거 입력부를 포함한 6개의 독립 인버터를 포함합니다. 각 게이트는 포지티브 로직에서 부울 함수 Y = A를 수행합니다. SN74HCS14-Q1 장치는 자동차 애플리케이션에 대한 AEC-Q100 인증을 받았습니다.
The Texas Instruments SN74HCS14/SN74HCS14-Q1 Hex Inverter is offered in 14-pin TSSOP, SOIC, WQFN, and SOT-23-THIN package types for design flexibility.
특징
- 넓은 작동 전압 범위: 2~6V
- 슈미트 트리거 입력 장치는 느리거나 잡음이 많은 입력 신호를 허용함
- 5V에서 출력 드라이브: ±7.8mA
- 낮은 소비전력
- ICC: 100nA(표준)
- 표준 입력 누설 전류: ±100nA
애플리케이션
- 인버티드 클록 입력 동기화
- 스위치 디바운스
- 디지털 신호 반전

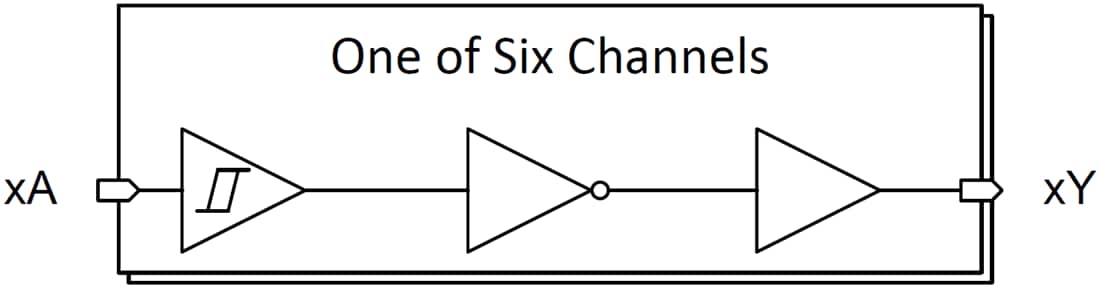

기능 블록 선도
Related Development Tools
Texas Instruments 14-24-LOGIC-EVM 로직 EVM(평가 모듈)
14~24핀 카운트로 모든 TI 로직 리드 소자를 지원하도록 개발된 일반 평가 모듈입니다.
Texas Instruments 14-24-NL-LOGIC-EVM 로직 EVM(평가 모듈)
BQA, BQB, RGY(14-24핀), RSV, RJW 또는 RHL 패키지의 모든 논리 또는 변환 장치를 지원합니다.
게시일: 2019-10-04
| 갱신일: 2023-11-28
