Texas Instruments SN74AXC1T45/SN74AXC1T45-Q1 버스 송수신기
Texas Instruments SN74AXC1T45/SN74AXC1T45-Q1 단일 비트 이중 전원 버스 송수신기는 2개의 단일 구성 가능 전원 공급 레일을 사용하며 VCCA 및 VCCB 전원 공급 장치를 모두 사용하여 작동합니다. A 포트는 VCCA을 추적하고 B 포트는 VCCB를 추적하여 0.65~3.6V 범위의의 공급 전압을 수용합니다. DIR 핀은 신호 전파 방향을 결정합니다. DIR 핀을 HIGH 모드로 구성하면 포트 A에서 포트 B로 변환됩니다. LOW 모드로 구성하면 포트 B에서 포트 A로 변환됩니다. DIR 핀은 VCCA로 로직 하이 및 로직 로우 임계값을 추적합니다.
SN74AXC1T45/SN74AXC1T45-Q1는 Ioff 전류를 사용하는 부분 전력 다운 애플리케이션에 이상적입니다. Ioff 보호 회로를 통해 장치의 전원이 꺼져있는 동안 특정 전압으로 바이어스된 입력, 출력 또는 결합된 I/O 측에서 또는 측으로 과도한 전류가 흐르지 않습니다. VCCA 또는 VCCB 중 하나가 100mV 이하인 경우, VCC 절연 기능은 출력을 비활성화함으로써 I/O 포트가 고임피던스 상태가 되도록 합니다. 견고한 전원 시퀀싱 성능을 제공하는 글리치 억제 회로를 통해 전원 레일을 어느 순서로든 켜거나 끌 수 있습니다. SN74AXC1T45-Q1 장치는 자동차 애플리케이션에 대한 AEC-Q100 인증을 받았습니다.
특징
- 0.65~3.6V에서 상향/하향 변환 가능
- 작동 온도: –40°C~+125°C
- JESD 78, Class II에 따른 래치 업 성능이 100mA 초과
- 전력 시퀀싱 성능을 향상시키는 글리치 억제 회로로 설계
- 6µA(85°C 최대) 및 14µA(125°C 최대)의 최대 대기 전류(ICCA + ICCB)
- 1.8V에서 3.3V로 변환 시 최대 500Mbps 지원
- VCC 절연 기능
- VCC 입력이 100mV 미만이면 모든 I/O 출력이 비활성화되고 고임피던스 상태가 됨
- Ioff가 부분 전력 차단 모드 작동 지원
- JESD 22를 초과하는 ESD 보호
- 8,000V 인체 모델
- 1,000V 대전 소자 모델
애플리케이션
- 엔터프라이즈 및 통신
- 산업
- 개인용 전자제품
관련 개발 도구
Texas Instruments AVCLVCDIRCNTRL-EVM 방향 평가 모듈
1, 2, 4 및 8채널 LVC 및 AVC 제품군 방향 제어 변환 장치를 지원합니다.

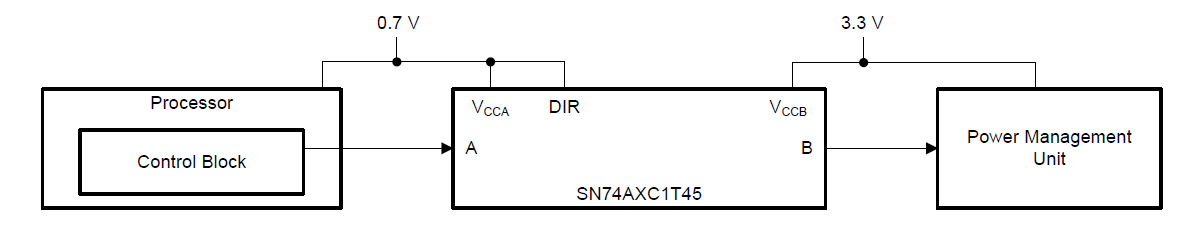

블록 선도
게시일: 2018-07-13
| 갱신일: 2022-12-07
