Texas Instruments SN74AHCT541/-Q1 8채널 버퍼/드라이버
Texas Instruments SN74AHCT541/-Q1 8채널 버퍼/드라이버는 3상태 출력을 갖는 8개의 비반전 버퍼를 제공합니다. 액티브-로우 출력 활성화 핀(OE1 및 OE2)은 8개 채널 전체를 제어하며, 출력이 활성화되려면 두 핀 모두 로우 상태여야 합니다. TI SN74AHCT541-Q1 장치는 자동차 애플리케이션을 위한 AEC-Q100 인증을 획득했습니다.
특징
- 자동차 애플리케이션을 위한 AEC-Q100 규격 인증:
- 장치 온도 등급 1: -40°C~+125°C
- 장치 HBM ESD 분류 레벨 2
- 장치 CDM ESD 분류 레벨 C4B
- 습식 측면 QFN 패키지로 제공
- 작동 범위: 4.5V ~ 5.5V VCC
- TTL 호환 입력
- 낮은 지연, 최대 7.7ns
- 래치업 성능: JESD 17 기준 250mA 초과
애플리케이션
- 표시등 led 구동
- 디지털 신호 재구동
- 전송선 구동
- 컨트롤러 리셋 중 신호 유지
데이터시트

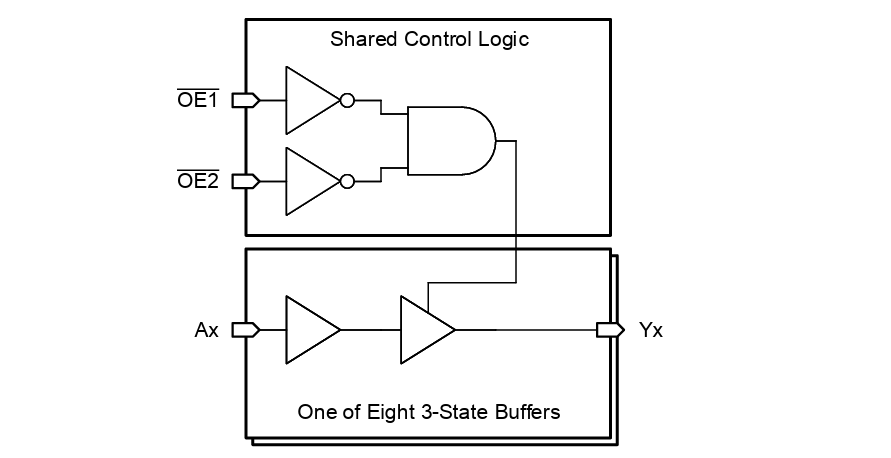

기능 블록 선도
개발 도구
Texas Instruments 14-24-LOGIC-EVM 로직 EVM(평가 모듈)
14~24핀 카운트로 모든 TI 로직 리드 소자를 지원하도록 개발된 일반 평가 모듈입니다.
Texas Instruments 14-24-NL-LOGIC-EVM 로직 EVM(평가 모듈)
BQA, BQB, RGY(14-24핀), RSV, RJW 또는 RHL 패키지의 모든 논리 또는 변환 장치를 지원합니다.
