Texas Instruments SN65MLVD203B M-LVDS 라인 드라이버 및 수신기
Texas Instruments SN65MLVD203B M-LVDS(멀티포인트 저전압 차동 신호 처리) 라인 드라이버 및 수신기는 최대 200Mbps의 신호 속도로 작동하도록 최적화되었습니다. 이 장치는 까다로운 산업용 애플리케이션을 위해 표준 QFN 설치 공간으로 제공되는 견고한 3.3V 드라이버 및 수신기를 갖추고 있습니다. 버스 핀은 ESD 이벤트에 대한 내성을 갖추고 있고 인체 모델에 대한 높은 보호 수준을 제공하며 IEC 접촉 방전 사양을 충족합니다. 이 장치는 차동 드라이버와 차동 수신기(송수신기)를 결합하고 있으며 단일 3.3V 공급 전압 범위에서 작동합니다. 이 송수신기는 최대 200Mbps의 신호 전송 속도에서 작동하도록 최적화되어 있습니다.
Texas Instruments SN65MLV203B는 유사한 장치에 비해 향상된 성능을 제공합니다. 개선된 기능에 대한 예로는 종단 처리되지 않은 스터브에서 반사를 최소화하도록 지원하는 드라이버 출력 장치에서 제어된 슬루율을 들 수 있으며 그 결과 신호 무결성이 더욱 개선되었습니다. 이 장치는 -40~125°C에서 작동하도록 특성화되어 있습니다.
특징
- 멀티포인트 데이터 교환을 위해 M-LVDS 표준 TIA/EIA-899와 호환
- 최대 200Mbps의 신호 전송 속도, 최대 100MHz의 클록 주파수를 위한 저전압 차동 30~55Ω 라인 드라이버 및 수신기
- 25mV의 히스테리시스를 통합하고 있는 Type-1 수신기
- 버스 I/O 보호
- ±8kV HBM
- ±8kV IEC 61000-4-2 접촉 방전
- 신호 품질 개선을 위한 제어식 드라이버 출력 전압 전환 시간
- -1~3.4V의 공통 모드 전압 범위를 통해 2V의 접지 잡음으로 데이터 전송 가능
- 비활성화 시 또는 VCC ≤ 1.5V인 경우 고임피던스를 제공하는 버스 핀
- 사용 가능한 100Mbps 장치(SN65MLVD202B)
- SN65MLVD203에 대한 개선된 대안
애플리케이션
- TIA/EIA-485에 대한 저전력, 고속 및 단거리 대안
- 백플레인 또는 케이블 멀티포인트 데이터 및 클록 전송
- 셀룰러 기지국
- 중앙 오피스 스위치
- 네트워크 스위치 및 라우터

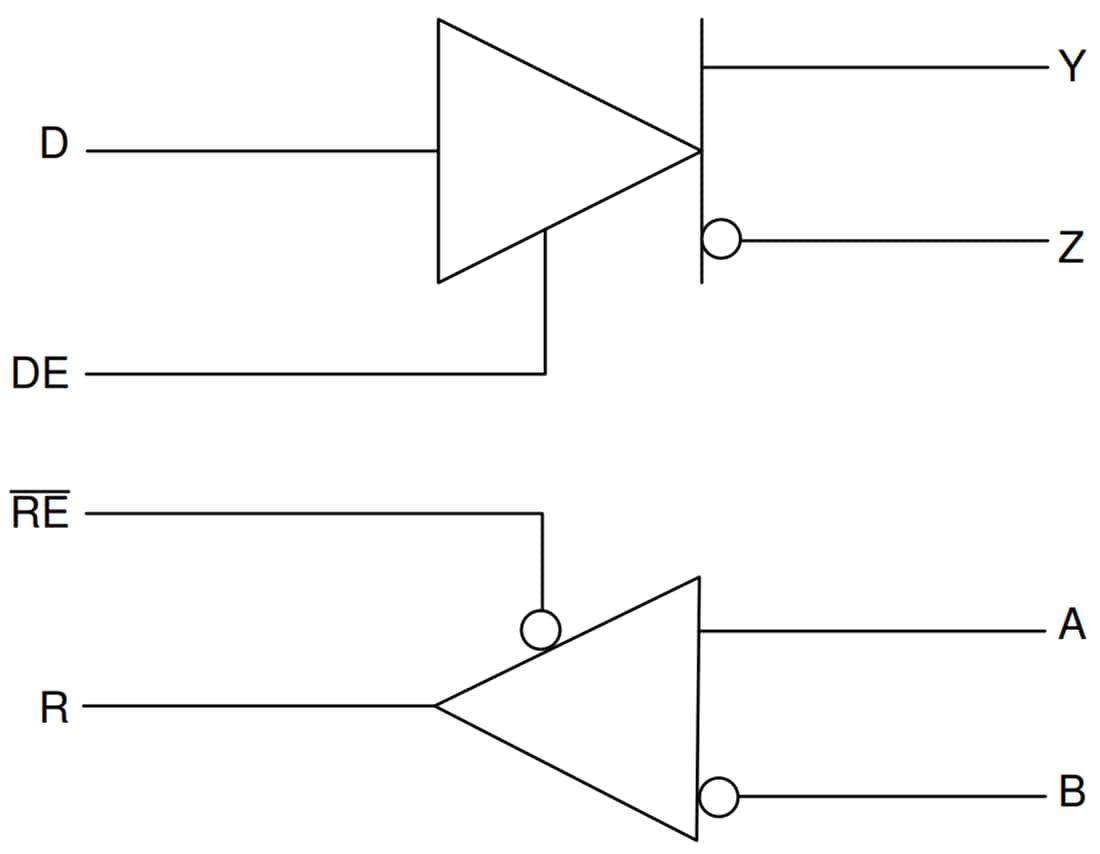

개략도
관련 개발 도구
Texas Instruments MLVD20XBEVM M-LVDS EVM(평가 모듈)
M-LVDS(멀티 포인트 저전압 차동 신호) 장치 평가를 지원하도록 설계되었습니다.
