Texas Instruments SIMPLE SWITCHER® 전력 모듈
Texas Instruments SIMPLE SWITCHER® 전력 모듈은 우수한 EMI와 열성능, 높은 출력 전류 및 높은 출력 전압이 필요한 애플리케이션에 사용하기에 적합합니다. 이런 전력 모듈은 극한 조건이나 단순히 표준 기능 세트를 충족하는지 테스트를 거친 제품입니다. SIMPLE SWITCHER® 전원 모듈은 폭넓고 다양한 전원 장치 설계를 위해 소형 및 사용하기 쉬운 패키지에 올인원 전원 솔루션을 제공합니다.
특징
- 통합 차폐 인덕터
- 정밀도 활성화, 외부 소프트 스타트 및 시퀀싱 추적
- 표준 접합 온도 등급: -40°~+125°C
- 다양한 부하 전류에 대한 핀-핀 호환
- 낮은 출력 전압 리플
- 동급 최고의 열 성능
- 사용이 간편한 패키지(구리 하단면 한쪽이 노출되어 있음)
- EN55022(CISPR22) Class B 복사 및 전도 EMI 표준 합격
관련 제품
Texas Instruments SIMPLE SWITCHER® Devices
Features robust power converter modules, regulators, and controllers, including tiny Nano solutions.
Texas Instruments SIMPLE SWITCHER® 레귤레이터
최대 75V의 높은 입력 전압과 EOU와 유연성 사이의 균형을 필요로 하는 설계 장치에 사용됩니다.
Texas Instruments SIMPLE SWITCHER® 컨트롤러
일반 애플리케이션에서 최대 12A의 출력 전류를 제공할 수 있는 전력 컨트롤러.
SIMPLE SWITCHER® 나노 모듈은 공간 제약이 있는 애플리케이션에 적합합니다. 나노 모듈을 사용하면 공간과 높이에 제약이 있는 곳에서 중간 전압 레일에서 PoL까지의 보드 공간을 줄이는 한편, 시스템 성능을 높일 수 있습니다.
LMZ1 SIMPLE SWITCHER 리드형 전력 모듈은 표준 기능 세트가 필요한 애플리케이션에 이상적입니다. LMZ1 시리즈의 모든 전력 모듈에는 정밀 인에이블 핀 및 소프트 스타트 핀이 있습니다. LMZ1420x 전력 모듈은 탁월한 전력 변환 효율, 라인 및 부하 조정 및 출력 정확도를 갖춘, 사용이 간편한 강압 DC-DC 솔루션입니다.
LMZ2 SIMPLE SWITCHER 전력 모듈은 고전류 중간 레일, FPGA 및 잡음에 민감한 애플리케이션에 전력을 공급하기 위한 추가 기능으로 최대 10A의 출력 전류를 제공할 수 있습니다. 또한 이 모듈에는 내부 회로의 스위칭 주파수를 제어하는 주파수 동기화 핀과 최대 60A의 출력 전류를 달성하기 위해 여러 전력 모듈을 병렬로 연결하기 위한 전류 공유 핀도 포함되어 있습니다.
LMZ3 SIMPLE SWITCHER 전력 모듈에는 DC/DC 컨버터, 인덕터 및 패시브 소자가 작고 얇은 QFN 패키지에 통합되어 있습니다. 고성능 및 고밀도 PoL 디자인을 위해 필요한 구성 요소가 3개에 불과하므로, 레이아웃은 아주 간단합니다.
전문 전력 모듈
고출력 전압용 전력 모듈:
LMZ1420xH SIMPLE SWITCHER 전력 모듈의 출력 전압 범위는 5~30V이며, LMZ1360xH 및 LMZ2360xH 모듈의 출력 전압 범위는 3~16V입니다. 이 전력 모듈은 중간 레일 변환, 팬 또는 다른 유형의 새로운 부하 지점 전원 공급 및 -6V 미만의 전압이 필요한 감지 애플리케이션에 이상적입니다.
확장 온도(EXT) 전력 모듈:
SIMPLE SWITCHER EXT 전력 모듈은 -55ºC까지 보장되는 확장된 주변 온도와 MIL-STD-883 군사 표준에 부합하는 충격 및 진동에 대한 극한의 조건에서도 우수한 성능을 발휘합니다.

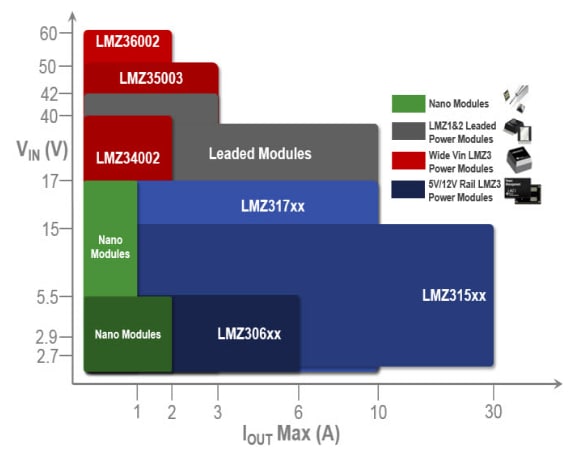

SIMPLE SWITCHER 전력 모듈 선택 가이드
