Texas Instruments REF54 정밀 전압 레퍼런스
Texas Instruments REF54 정밀 전압 레퍼런스는 고정밀, 저드리프트, 저전류 소비 직렬 전압 레퍼런스입니다. 이 레퍼런스는 저온도 드리프트 계수(0.8ppm/°C), 저잡음(0.11ppmp-p), 고정확성(±0.02%)을 제공하면서260µA의 전류를 소비합니다. 저장기 드리프트(25ppm), 우수한 부하, 라인 조정을 갖춘 REF54 레퍼런스는 고정밀 애플리케이션의 엄격한 성능 요건을 충족하는 데 도움이 됩니다. 이 레퍼런스는 ADS8900B, ADS127L11, ADS1285, DAC11001B와 같은 고해상도 데이터 컨버터를 위한 컴패니언 디바이스로 설계되었습니다. REF54 전압 레퍼런스는 초음파 스캐너, 필드 트랜스미터, 전력 모니터링, X-레이 시스템, 정밀 정밀 무게 저울, PLC 아날로그 I/O 모듈에 사용됩니다.
REF54 레퍼런스는 18V의 광범위한 공급 전압 정격을 지원합니다. 이 등급은 전력 공급 장치 IC에 고장이 발생할 경우에도 장치를 보호합니다. REF54 장치는 최대 10mA의 부하 전류를 지원합니다. 넓은 부하 전류 지원의 덕분으로 REF54를 정밀 센서에 전원 공급 장치로 직접 연결할 수 있습니다. REF54는 두 가지 온도 범위로 지정됩니다. 즉 C 등급은 0°C ~ 70°C로 설정되고 Q 등급은 -40°C ~ +125°C로 설정됩니다. 넓은 온도 범위 덕분에 다양한 산업용 애플리케이션에서 작동할 수 있습니다.
특징
- 저온 드리프트 계수
- 0.8 ppm/°C 최대(C 등급, 0 °C ~ 70 °C)
- 1.5 ppm/°C 최대(Q 등급, -40 °C ~ 125 °C)
- 저잡음(0.1 Hz ~ 10 Hz)
- CNR 0.11ppmp-p = 100µF
- CNR 0.45ppmp-p = Open
- ±0.02% 최대 높은 정확도
- 광범위한 애플리케이션에 맞게 설계됨
- 최대 18 V의 넓은 입력 전압
- ±10 mA의 출력 전류
- 2.5V, 3V, 4.096V, 4.5V, 5V의 전압 옵션
- 최대 380 µA의 낮은 대기 전류
- 25 ppm의 낮은 장기 안정성(1k hr)
- 모든 설계 요구 사항에 적합
- 1~100µF 출력의 낮은 ESR 커패시터로 안정적
- 100 dB의 높은 PSRR(1 kHz)
- 작동 온도 범위: −40°C ~+125 °C
- TEMP 핀을 사용하지 않는 경우 REF50xx 제품군에 대한 핀-핀
애플리케이션
- 반도체 테스트 장비
- 정밀 데이터 수집 시스템
- 정밀 무게 저울
- 초음파 스캐너
- X선 시스템
- 산업용 계측
- PLC 아날로그 I/O 모듈
- 필드 송신기
- 전력 모니터링
- 배터리 관리 시스템

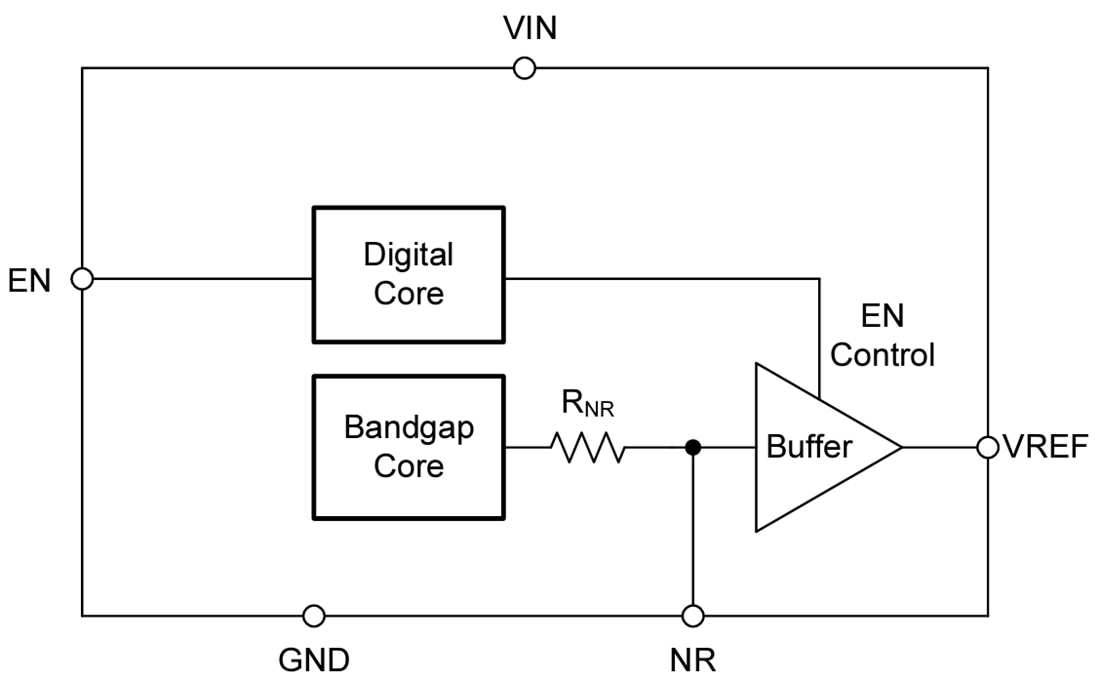

기능 블록 선도
