Texas Instruments REF1112 션트 전압 레퍼런스
Texas Instruments REF1112 션트 전압 레퍼런스는 전력 및 공간에 민감한 애플리케이션을 위해 설계되었습니다. REF1112에는 1μA 작동 전류가SOT23-3 패키지에 포함되어 있습니다. 이 장치는 현재 더 큰 패키지의 전압 레퍼런스를 사용하는 레이아웃을 위해 개선된 저전력 전압 레퍼런스(REF1004 및 LT1004)를 제공합니다.
TI REF1112는 -40°C ~ +85°C 범위에서 지정되며, -40°C ~ +125°C 범위에서 운영됩니다. 이 장치는 OPA349 및 TLV240x저전력 연산 증폭기, TLV349x 마이크로전력 전압 비교기 등 Texas Instruments의 다른 1μA 부품을 보완합니다.
특징
- SOT23-3 소형 패키지
- 1.25V 고정 역방향 항복 전압
애플리케이션
- 배터리 구동 기기
- 빌딩 보안 센서
- 의료 장비
- 필드 송신기
- 캘리브레이터
사양
- 출력 전압 허용 오차 ±0.2%(최대)
- 25μVpp(일반)의 낮은 출력 노이즈(0.1Hz ~ 10Hz)
- 온도 범위: -40 °C ~ +125 °C
- 작동 전류 범위: 1.2μA ~ 5mA
- 0°C ~ +70°C의 저온 계수, 30ppm/°C(최대)
- -40°C ~ +85°C의 저온 계수, 50ppm/°C(최대)
애플리케이션 계통도
핀 배치

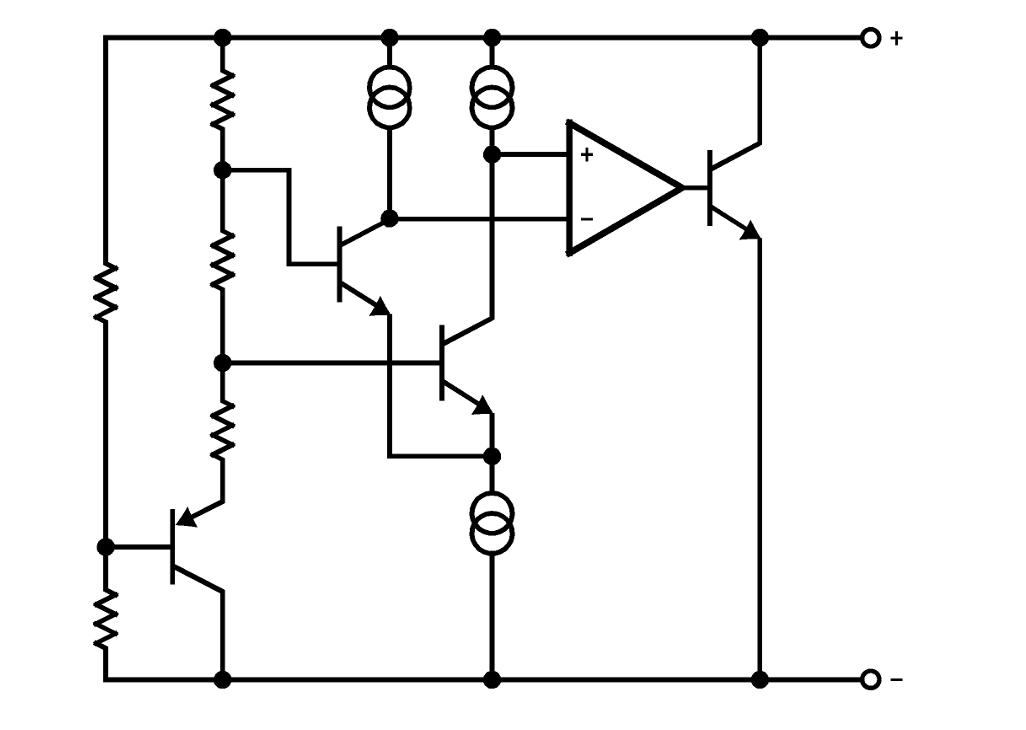

기능 블록 선도
