Texas Instruments PCMD3140 PDM-입력-TDM 또는 I²S- 출력 컨버터
Texas Instruments PCMD3140 PDM-입력-TDM 또는 I2S-출력 컨버터는 PDM 마이크 입력을 위해 최대 4개의 디지털 채널을 동시에 샘플링할 수 있습니다. PCMD3140은 프로그램 가능 디지털 볼륨 제어, 마이크 바이어스 전압, PLL(위상 잠금 루프), 프로그램 가능 HPF(고역 통과 필터), 이중 쿼드 필터, 저 지연 필터 모드를 통합하고 있으며 최대 768kHz의 샘플 속도를 허용합니다.
TI PCMD3140 PDM-입력-TDM 또는 I2S-출력 컨버터는 TDM(시분할 다중화), I2S 또는 LJ(왼쪽 맞춤형) 오디오 형식을 포함한 오디오 직렬 데이터 인터페이스가 특징입니다. 또한 이 장치는 오디오 버스 인터페이스 작동을 위해 I2C 인터페이스 또는 마스터 및 슬레이브 모드 선택 기능으로 제어됩니다.
3.3V 또는 1.8V의 단일 전원으로 전력을 공급할 수 있는 능력과 함께 이러한 통합된 고성능 기능 덕분에 PCMD3140은 원거리 마이크 기록 애플리케이션에서 공간에 제약이 있는 오디오 시스템에 적합합니다.
TPCMD3140 컨버터는 20핀 WQFN 패키지로 제공되며 작동 온도 범위는 -40~125°C 범위로 지정되어 있습니다.
특징
- 4채널 PDM 마이크 동시 변환
- TDM 또는 I2S 출력 컨버터 성능에 대한 PDM 입력
- 127dB DR(다이내믹 레인지) (고성능 5차 PDM 입력)
- 117dB DR(다이내믹 레인지) (고성능 4차 PDM 입력)
- 채널 합산 모드, 고성능 4차 PDM 입력으로 DR 성능 달성
- 120dB, 2 채널 합산
- 프로그래밍 가능 PDM 클록 출력: 768~6.144MHz
- 프로그래밍 가능 샘플링 속도(fS): 8~768kHz
- 프로그래밍 가능 채널 설정:
- -100~27dB 디지털 볼륨 제어
- 0.1dB 분해능에서 이득 보정
- 163ns 분해능에서 위상 보정
- 마이크 바이어스 또는 공급 전압 생성
- VAD(음성 활동 감지)
- 대기 시간이 짧은 신호처리 필터 선택
- 프로그래밍 가능 HPF 및 바이쿼드 디지털 필터
- I2C 제어
- 통합형 고성능 오디오 PLL
- 자동 클록 분배기 설정 구성
- 오디오 직렬 데이터 인터페이스:
- TDM, I2S 또는 LJ (왼쪽 맞춤) 형식
- 16비트, 20비트, 24비트 또는 32비트 워드 길이
- 마스터 또는 슬레이브 인터페이스
- 3.3V 또는 1.8V 단일 전원 공급 작동
- 3.3V 또는 1.8V I/O 공급 작동
- 1.8V 공급에서 소비전력:
- 2.8mW/채널(16kHz 샘플 속도)
- 3.6mW/채널(48kHz 샘플 속도)
애플리케이션
- 비디오 초인종
- 스마트 스피커
- 보안 게이트웨이 구축
- IP 네트워크 카메라
- GPS 개인 내비게이션 장치
- 화상 회의 시스템
관련 제품
Texas Instruments PCMD3140EVM-PDK 성능 데모 키트
PCMD3140의 성능과 기능을 평가하기 위한 플랫폼입니다.
기능 블록

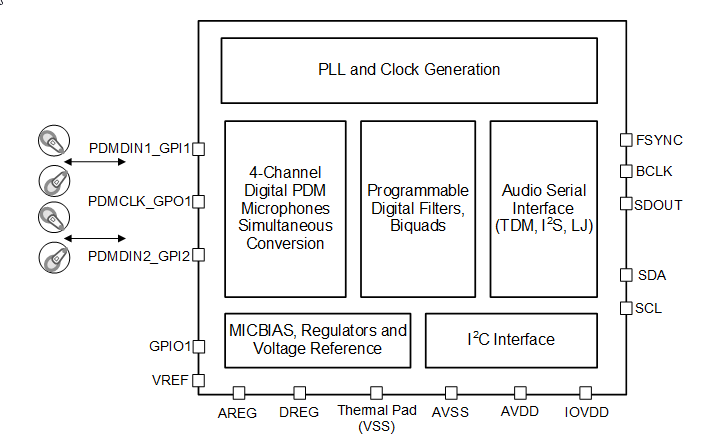

단순 블록 선도
