Texas Instruments PCM5120-Q12 채널 Burr-Brown™ 오디오 ADC
Texas Instruments PCM5120-Q12 채널 Burr-Brown™ 오디오 ADC는 PDM(펄스 밀도 변조) 마이크 입력을 위해 최대 2개의 아날로그 또는 4개의 디지털 채널을 동시에 샘플링합니다. PCM5120-Q1은 라인 및 마이크 입력을 제공하고 단일 종단 및 차동 입력 구성을 허용합니다. 이 장치는 프로그램 가능 채널 이득, 디지털 볼륨 제어, 프로그램 가능 마이크 바이어스 전압, PLL(위상 잠금 루프), 프로그램 가능 HPF(고역 통과 필터), 이중 쿼드 필터, 저 지연 필터 모드를 통합하고 있습니다. 최대 768kHz의 샘플 속도를 허용합니다. ACD는 TDM(시분할 다중화), I2S 또는 LJ(좌측 정렬) 오디오 형식을 제공하며 I2C 인터페이스로 제어할 수 있습니다.
3.3V 또는 1.8V의 단일 전원으로 전력을 공급할 수 있는 능력과 결합된 이러한 통합된 고성능 기능 덕분에 TI PCM5120-Q1 ADC는 원거리 마이크 기록 애플리케이션에서 공간에 제약이 있는 오디오 시스템에 이상적입니다.
PCM5120-Q1은 20핀 WQFN 패키지로 제공되며 -40~+125°C 범위에서 작동합니다.
특징
- 다중 채널 고성능 ADC:
- 2채널 아날로그 마이크 또는 라인인
- 4채널 디지털 PDM 마이크
- 최대 2개의 아날로그 및 최대 2개의 디지털 마이크 채널
- ADC 라인 및 마이크 차동 입력 성능:
- DR(동적 범위):
- 120db, DRE(Dynamic Range Enhanchor) 활성화
- 108dB, DRE 비활성화
- -95 dB THD+N
- DR(동적 범위):
- ADC 채널 총합 모드, DR 성능:
- 116dB, DRE 비활성화, 2채널 서밍
- ADC 입력 전압:
- 차동, 2VRMS 전체 범위 입력
- 단일 종단, 1VRMS 전체 범위 입력
- ADC 샘플 레이트(fS) = 8kHz~768kHz
- 프로그래밍 가능한 채널 설정:
- 채널 이득: 0~42dB, 0.5dB 단계씩 증가
- -100~27dB의 디지털 볼륨 제어
- 0.1dB 분해능으로 이득 보정
- 163Ns 분해능으로 위상 보정
- 프로그래밍 가능 마이크 바이어스 또는 공급 전압 생성
- 지연시간이 짧은 신호처리 필터 선택
- 프로그래밍 가능 HPF 및 바이쿼드 디지털 필터
- AGC(자동 이득 제어)
- VAD(음성 활동 감지)
- I2C 제어 인터페이스
- 통합형 고성능 오디오 PLL
- 자동 클록 분배기 설정 구성
- 오디오 직렬 데이터 인터페이스:
- TDM, I2S 또는 LJ(좌측 정렬) 형식
- 16비트, 20비트, 24비트 또는 32비트의 워드 길이
- 마스터 또는 슬레이브 인터페이스
- 3.3V 또는 1.8V의 단일 전원 작동
- 3.3V 또는 1.8V의 I/O 공급 작동
- 1.8V AVDD 전원 공급 장치의 소비전력: 48kHz 샘플 속도에서 9.5mW/채널
애플리케이션
- 자동차 능동 소음 제거
- 자동차 헤드 유닛
- 뒷좌석 엔터테인먼트
- 디지털 칵핏 처리 장치
- 텔레매틱스 제어 장치
관련 제품
Texas Instruments ADCx120Q1EVM-PDK 및 PCMD3140Q1EVM-PDK 평가 모듈
EVM은 PCM3120-Q1 및 PCMD3140-Q1 디바이스의 기능을 테스트하는 데 최적입니다.

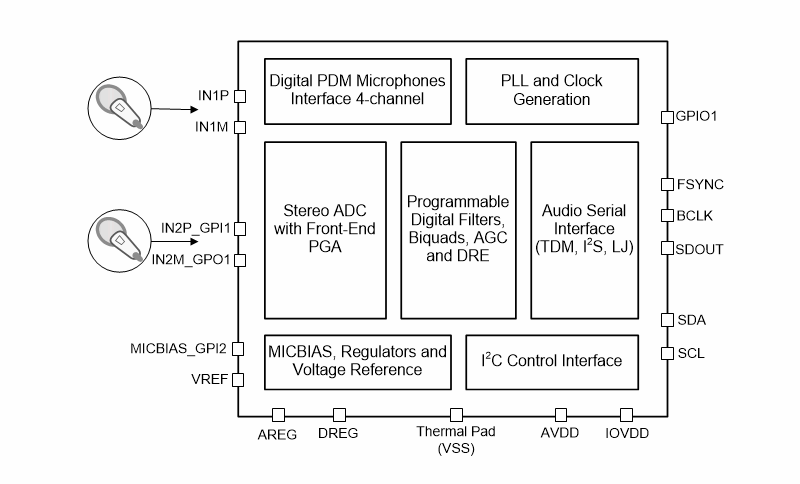

단순 블록 선도
기능 블록 선도
게시일: 2022-12-21
| 갱신일: 2025-03-05
