Texas Instruments PCM182x Burr-Brown™ 오디오 ADC
Texas Instruments PCM182x Burr-Brown™ 오디오 ADC는 최대 2개의 아날로그 채널을 동시에 샘플링할 수 있습니다. PCM182x는 2VRMS 풀 스케일 신호로 차동 라인 및 마이크 입력을 지원합니다. PCM1820은 활성화된 123dB 다이내믹 레인지 강화 기능과 비활성화된 113dB 다이내믹 레인지 강화 기능을 제공합니다. PCM1821은 106dB 다이내믹 레인지와 -95dB THD+N을 제공합니다.
TI PCM182x Burr-Brown 오디오 ADC는 최대 192kHz의 샘플링 속도를 제공하는 동시에 PLL(위상 고정 루프), DC 제거 HPF(고역 통과 필터)를 통합하고 있습니다. ADC는 하드웨어 핀 레벨로 선택 가능한 TDM(시분할 멀티플렉싱), I2S 오디오 형식을 지원합니다. 또한 PCM182x에는 오디오 버스 인터페이스 작동을 위한 마스터 및 슬레이브 모드 선택 기능이 있습니다.
3.3V의 단일 전원으로 전력을 공급할 수 있는 능력과 함께 이러한 통합된 고성능 기능 덕분에 이 장치를 원거리 마이크 기록 애플리케이션에서 비용에 민감하고 공간에 제약이 있는 오디오 시스템에 사용할 수 있습니다.
PCM182x ADC는 20핀 WQFN 패키지로 제공되며 작동 온도 범위는 -40~125°C 범위로 지정되어 있습니다.
특징
- 스테레오 고성능 ADC:
- 2채널 아날로그 마이크 또는 라인인
- ADC 라인 및 마이크 차동 입력 성능:
- PCM1820 다이내믹 레인지:
- 123dB, DRE(Dynamic Range Enhanchor) 활성화
- 113dB, DRE(Dynamic Range Enhanchor) 비활성화
- 106dB PCM1821 다이내믹 레인지
- –95dB THD+N
- PCM1820 다이내믹 레인지:
- ADC 차동 2VRMS 풀 스케일 입력
- ADC 샘플 속도(fS) = 8~92kHz
- 하드웨어 핀 제어 구성
- 선형 위상 또는 낮은 대기 시간 필터 선택
- 유연한 오디오 직렬 데이터 인터페이스
- 마스터 또는 슬레이브 인터페이스 선택
- 32비트, 2 채널 TDM
- 32비트, 2 채널 I2S
- 오디오 클록 손실 시 자동 전원 차단
- 통합형 고성능 오디오 PLL
- 3.3V 단일 전원 작동
- 3.3V 또는 1.8V I/O 공급 작동
- 3.3V AVDD 공급에서 소비전력:
- 19.6mW/채널(16kHz 샘플 속도)
- 21.3mW/채널(48kHz 샘플 속도)
애플리케이션
- 스마트 스피커
- DVD 레코더 및 플레이어
- AV 수신기
- 화상 회의 시스템
- IP 네트워크 카메라
관련 평가 모듈
Texas Instruments PCM182xEVM/PCM182xQ1EVM 평가 모듈
PCM182x, 2 채널, 하드웨어 제어, 고성능, ADC의 기능을 테스트합니다.

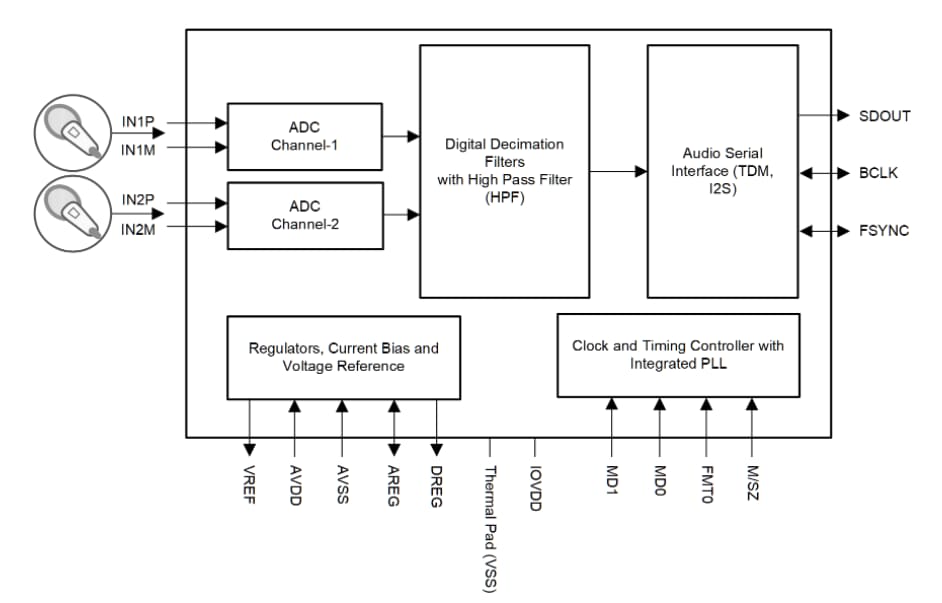

기능 블록
마이크 기록 다이어그램
게시일: 2021-07-20
| 갱신일: 2022-12-07
