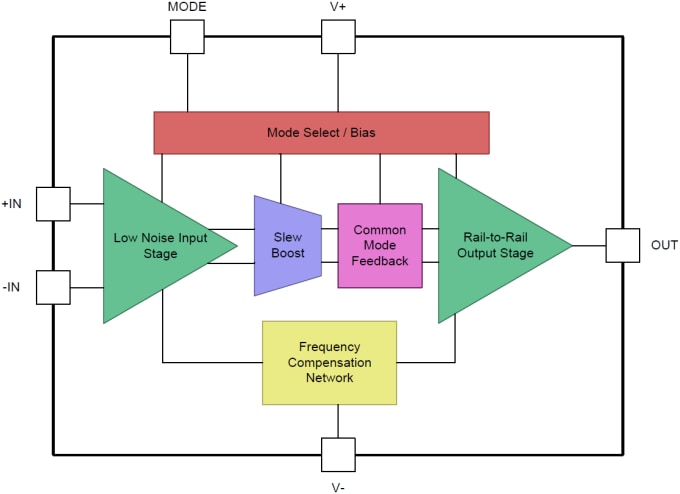

Texas Instruments OPA625/OPA2625 고대역폭 작동 증폭기는 탁월한 16비트 및 18비트, SAR ADC 드라이버입니다. 이 증폭기는 고유한 전력 확장 가능 솔루션 구현을 가능하게 하는 낮은 THD 및 낮은 잡음을 제공합니다. 각 장치는 280ns의 16비트 안정 시간으로 완벽하게 특징화되고 지정됩니다. 이를 통해 트루 16비트 효과의 비트 개수를 가능하게 합니다. 이 장치는 불과 100µV의 오프셋 전압의 고정밀 DC, 120MHz의 폭넓은 이득 대역폭 제품, 2.5nV/vHz의 낮은 광대역 잡음을 구현해 높은 처리량 이행에 최적화되어 있습니다. 이러한 특징으로 인해 TI ADS88xx 제품군과 같은 고해상도 SAR ADC에 이상적입니다. OPA625/OPA2625는 하이-드라이브, 저저전력의 두 가지 작동 모드가 있습니다. 혁신적 저전력 모드에서 입력 신호를 추적합니다. 이로 인해 저전력 모드에서 16비트 ENOB 하이-드라이브로의 전환이 170ns 이내에 가능합니다.
Texas Instruments DIP-Adapter-EVM 평가 모듈(EVM)은 소형 표면 장착 IC를 시제화하는 쉽고 비용이 저렴한 방식을 제공합니다. 이 어댑터는 SOIC-8, TSSOP-8, MSOP-8, SOT23-6, SOT23-5, SOT23-3, SC70-6, SC70-5 및 SOT563-6 패키지를 지원합니다. 이 어댑터는 단자 스트립과 함께 사용하거나 기존 회로에 직접 연결할 수 있습니다.
Texas Instruments 유니버셜 작동 증폭기 평가 모듈(EVM)은 범용 블랭크 회로 보드로서 작동 증폭기 평가 작업을 간소화합니다. 개별 평가 모듈 보드 설계를 통해 서로 다른 여러 회로를 쉽고 빠르게 구성할 수 있습니다. 이러한 개별 보드에는 최대 4개의 분리 회로 개발 영역이 있어 별도로 끼우고 분리할 수 있습니다. 이 보드는 PDIP-8, PDIP-14, PDIP-16, SOIC-8, SOIC-14, SOIC-16, SOT23-6, MSOP-8, MSOP-10, TSSOP-14 및 TSSOP-16 패키지를 지원합니다.
Texas Instruments ADS8910BEVM-PDK SAR ADC 평가 모듈(EVM)은 ADS8910B의 성능을 평가하기 위한 플랫폼입니다. ADS8910B는 연속 근사 레지스터(SAR) 아날로그-디지털 컨버터(ADC)입니다. 이 평가 키트에는 ADS8910BEVM 보드와 PHI 컨트롤러 보드 및 관련 컴퓨터 소프트웨어가 포함됩니다. 해당 컴퓨터 소프트웨어를 활용하여 사용자는 범용 시리얼 버스(USB)를 통해 ADC와 통신하며 데이터를 캡처하고 분석할 수 있습니다.
Texas Instruments ADS8920BEVM-PDK SAR ADC 평가 모듈(EVM)은 ADS8920B 연속 근사 레지스터(SAR) 아날로그 디지털 컨버터(ADC)의 성능을 평가하는 플랫폼입니다. 이 평가 키트에는 ADS8920BEVM 보드와 PHI 컨트롤러 보드 및 관련 컴퓨터 소프트웨어가 포함됩니다. 해당 소프트웨어를 활용하여 사용자는 범용 시리얼 버스(USB)를 통해 ADC와 통신하며 데이터를 캡처하고 분석할 수 있습니다.
