Texas Instruments OPA2391DSBGAEVM 평가 모듈
Texas Instruments OPA2391DSBGAEVM 평가 모듈을 사용하면 OPA2391YBJ를 기존 소켓 PDIP 테스트 플랫폼에 연결하여 OPA2391을 시연할 수 있습니다. 또한 활성화 핀은 OPA2391 활성화 기능을 활용하기 위해 최상위 레이어의 테스트 포인트로 수행됩니다.
TI OPA2391DSBGAEVM 평가 모듈은 소형 이중 DSBGA 패키지를 사용하기 쉬운 표준 이중 300-mil 폭 PDIP 연산 증폭기 설치 공간으로 변환합니다. 공통 PDIP 패키지에는 없는 활성화(EN) 핀은 별도의 테스트 지점에 연결되어 활성화 기능의 평가를 승인합니다. PCB는 표준 이중 증폭기 PDIP 소켓에서 사용하거나 OPA2391YBJ의 각 범프에 대한 개별 연결로 사용할 수 있습니다.
특징
- DSBGA-PDIP 패키지를 위한 사용하기 쉬운 인터페이스
- 초저 오프셋 전압
- 별도의 활성화 핀
PCB 레이아웃

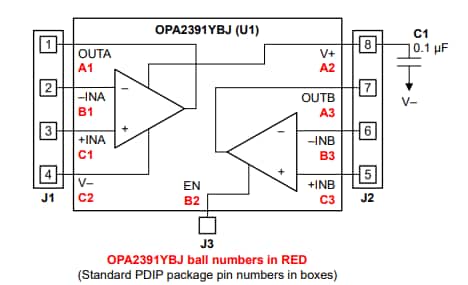

계통도
게시일: 2022-12-07
| 갱신일: 2022-12-23
