Texas Instruments MLVD20XBEVM M-LVDS EVM(평가 모듈)
Texas Instruments MLVD20XBEVM M-LVDS(멀티 포인트 저전압 차동 신호) EVM(평가 모듈)은 M-LVDS 장치의 평가를 지원하도록 설계되었습니다. RUM 패키지는 SN65MLVD203B와 SN65MLVD204B이 회로 기판에 설치됩니다. 이 평가 모듈로 평가된 다른 M-LVDS 장치는SN75ALS180와 SN75176에 있습니다. 이러한 업계 표준 설치 면적을 통해 설계자는 부품을 단면 또는 반이중 데이터 버스로 쉽게 구성할 수 있습니다. 이들은 모두 TIA/EIA−899 MLVDS 표준 호환 장치입니다. 처음에는 반이중 통신 또는 멀티포인트 애플리케이션을 위한 것이었지만 M-LVDS 장치는 포인트 투 포인트 또는 멀티드롭 구성에서 사용이 금지되지 않습니다. 이러한 구성에서 M-LVDS 드라이버가 제공하는 추가 전류 드라이브를 통해 뚜렷한 이점을 얻을 수 있습니다.
Texas Instruments MLVD20XBEVM은 보드의 절반에 개별 드라이버 및 수신기 섹션(U1)과 나머지 절반에 있는 송수신기 섹션(U3)을 사용하여 설계되었으며 RUM 패키지로 제공됩니다. U2와 U4는 기본적으로 설치가 해제되지만 지원되는 장치를 평가하는 경우 설치할 수 있습니다. 제공되는 평가 모듈에는 각 드라이버 출력, 수신기 입력, 송수신기 I/O에 하나의 100Ω 종단부 저항기가 통합되어 있습니다. 이러한 특징 덕분에 사용자는 전송 라인이나 추가 I/O를 처리할 필요없이 동일한 평가 모듈에 연결된 단일 드라이버, 수신기 또는 송수신기를 평가할 수 있습니다. 이 평가 모듈에는 각 드라이버 출력, 수신기 입력 및 원하는 구성에 따라 설치할 수 있는 송수신기 I/O에 추가로 설치되지 않은 100Ω 종단 저항기가 있습니다. 또한 각 수신기 출력은 출력과 직렬로 연결된 453Ω 저항기로로 인해 SMA 커넥터에서 측정 시 실제 값의 1/10이 됩니다. 이 저항기는 50Ω 부하로 종단 처리하기 위한 전류 제한 장치로 설치됩니다.
이 평가 모듈의 두 섹션이 동일한 전원과 접지를 공유하거나 독립적인 전원으로 작동할 수 있도록 점퍼가 포함되어 있습니다. 이러한 점퍼를 제거하고 별도의 전원 공급 장치를 사용하여 접지 전환 또는 공통 모드 오프셋을 도입할 수 있습니다.
키트 구성품
- SN65MLVD203BRUM 및 SN65MLVD204BRUM이 설치된 MLVD20XBEVM PCB

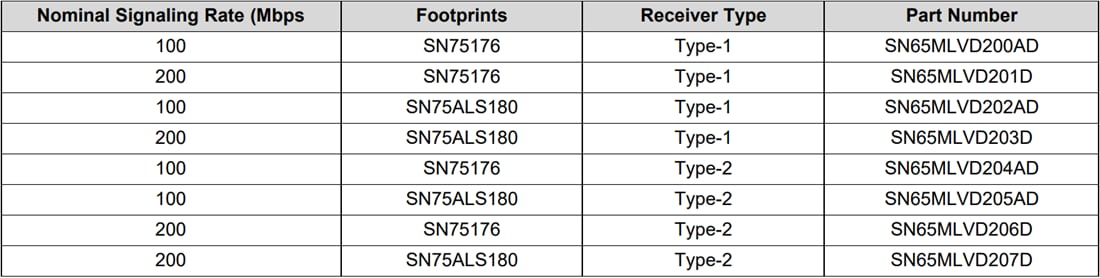

지원 장치
게시일: 2020-07-28
| 갱신일: 2024-07-22
