Texas Instruments MCF8315A FET BLDC 드라이버
Texas Instruments MCF8315A FET BLDC 드라이버는 코드가 필요 없는 FOC가 있는 단일 칩의 코드가 필요 없는 무센서 FOC(Field Oriented Control) 제어 3상 BLDC 모터 드라이버입니다. 이 무브러시 DC(BLDC) 드라이버는 최대 4A 피크 전류를 필요로 하는 속도 제어식 12~24V BLDC 또는 PMSM(영구 자석 동기식 모터)를 구동하도록 설계되었습니다. MCF8315A 드라이버는 40V 절대 최대 기능과 240mΩ의 낮은 RDS(ON)을 갖는 3 ½ 브리지를 통합합니다. 이 드라이버는 외부 회로에 전력을 공급하는 데 사용할 수 있는 전압 조정 가능 벅 레귤레이터 및 LDO를 포함한 내장형 전력 관리 회로가 특징입니다.
MCT8315A 드라이버는 내부 클록으로 3%의 속도 루프 정확도를 제공하고 외부 클록 레퍼런스로 1% 정확도를 제공합니다. 이 드라이버는 낮은 인덕턴스 모터 지원을 위해 최대 75kHz PWM 주파수를 지원합니다. 통합 보호 기능에는 UVLO(저전압 차단), 공급 OVP(과전압 보호), 모터 잠금 감지, OCP(과전류 보호), 열 경고 및 셧다운이 포함됩니다. 일반적으로 공기 청정기 및 가습기 팬, BLDC 모터 모듈, 세탁기 및 식기 세척기 펌프, CPAP 장치에 사용됩니다.
특징
- 센서리스 모터 제어 알고리즘이 통합된 3상 BLDC 모터 드라이버
- 코드 없는 FOC(필드 지향 제어)
- 아날로그, PWM 및 주파수 기반 속도 입력 모드:
- MCF8315A가 대기 장치로 구성된 경우에만 사용 가능(DEV_MODE = 0b)
- I2C 기반 속도 입력 모드:
- 절전(DEV_MODE = 1b) 및 대기 장치(DEV_MODE = 0b)로 모두 사용 가능합니다.
- MPET(모터 매개변수 추출 도구)를 사용한 오프라인 모터 매개변수 측정
- 5 포인트 구성 가능한 속도 프로필 지원
- 순방향 동기화 및 역방향 드라이브를 통한 자동화 지원
- AVS(전압 서지 방지) 보호
- 자동 데드 타임 보상으로 향상된 음향 성능
- 낮은 인덕턴스 모터 지원을 위해 최대 75kHz PWM 주파수 지원
- 외부 전류 감지 저항이 필요하지 않으며 내장된 전류 감지 사용
- 내장형 3.3V, 20-mA LDO 레귤레이터
- 내장형 3.3V/5V, 170mA 벅 레귤레이터
- (Hi-Z) 출력을 비활성화하는 전용 DRVOFF 핀
- EMI 완화를 위한 확산 스펙트럼 및 슬루율
- 통합 보호 기능 스위트:
- 공급 UVLO(저전압 차단)
- 공급 OVP(과전압 보호)
- 모터 잠금 감지(5 가지 다른 유형)
- OCP(과전류 보호)
- OTW/TSD(과열 경고 및 셧다운)
- 결함 상태 표시 핀(nFAULT)
- I2C 인터페이스를 통한 오류 진단(옵션)
사양
- 4.5~35V 작동 전압(최대 40V 절대값)
- 초저전력 절전 모드:
- 7~65µA(최대) (VVM = 24V, TA = 25°C)
- 낮은 MOSFET 온 상태 저항
- RDS(ON) (HS + LS) (TA = 25°C): 240mΩ(표준)
- 4A 높은 출력 전류 성능
- 속도 루프 정확도:
- 내부 클록의 경우 3%, 외부 클록 레퍼런스의 경우 1%
애플리케이션
- BLDC(브러시리스 DC) 모터 모듈
- 주거 및 생활 팬
- 공기 청정기 및 가습기 팬
- 와셔 및 식기세척기 펌프
- 자동차 팬 및 송풍기
- CPAP 머신

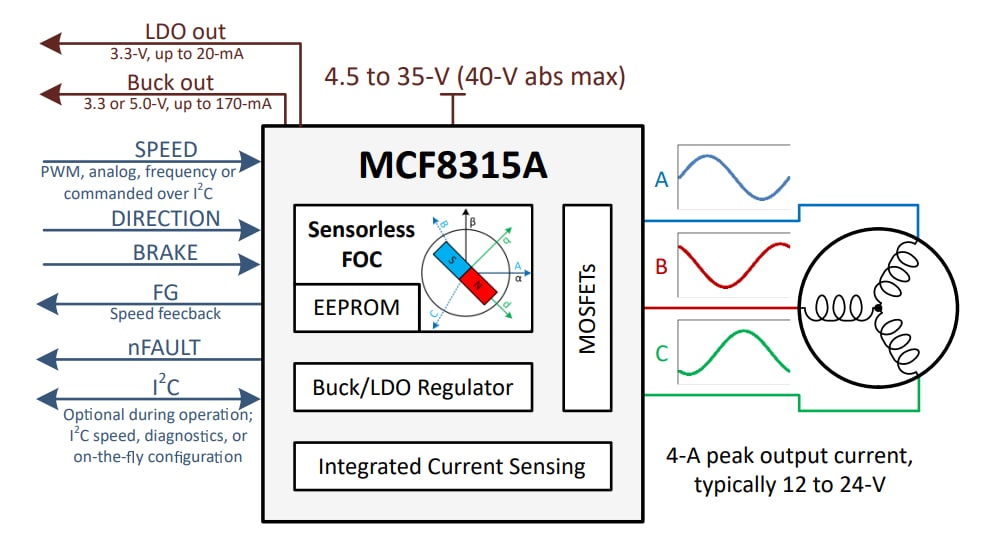

블록 선도
개략도
게시일: 2023-02-12
| 갱신일: 2023-07-18
