Texas Instruments LP8864EVM LED 드라이버 EVM(평가 모듈)
Texas Instruments LP8864EVM LED 드라이버 EVM(평가 모듈)은 설계자가 LP8864(S)-Q1의 특성, 작동과 성능을 평가할 수 있도록 지원합니다. LP8864(S)-Q1은 자동차 디스플레이 LED 백라이트용 4채널 고효율 LED 드라이버입니다. Texas Instruments LP8864(S)-Q1은 부스트 또는 SEPIC 컨트롤러와 4개의 고정밀 전류 싱크를 통합하고 있습니다. 부스트 컨트롤러는 LED 전류 싱크 헤드룸 전압에 기반한 적응형 출력 전압 제어를 지원합니다. 4개의 전류 싱크는 사용 중인 채널 수에 따라 자동으로 조절되는 위상 편이를 지원합니다. LED 밝기는 I2C 인터페이스 또는 PWM 입력을 통해 제어할 수 있습니다. 이 제품은 광범위한 오류 감지 기능도 지원합니다.
특징
- 입력 전압 범위 3~48V
- 최대 48V VOUT 부스트 컨트롤러
- 내장 위상 편이 PWM 디밍, 하이브리드 디밍, 전류 디밍 및 직접 PWM 디밍 모드를 지원함
- 4개의 고정밀 전류 싱크
- I2C 인터페이스 또는 PWM 입력을 통해 전역적으로 LED 밝기 제어
- 광범위한 오류 진단
키트 구성품
- LP8864EVM 평가 모듈
- USB2ANY 키트
필수 장비
- DC 전원 공급 장치(24V 이상, 6A 이상)
- LED 케이블(5 위치 리본 케이블)
- GUI 소프트웨어를 실행하는 PC
- GUI 소프트웨어
애플리케이션
- 백라이트
- 자동차 인포테인먼트
- 자동차 계기판
- 스마트 미러
- HUD(헤드업 디스플레이)
- CID(중앙 정보 디스플레이)
- AVN(오디오-비디오 내비게이션)

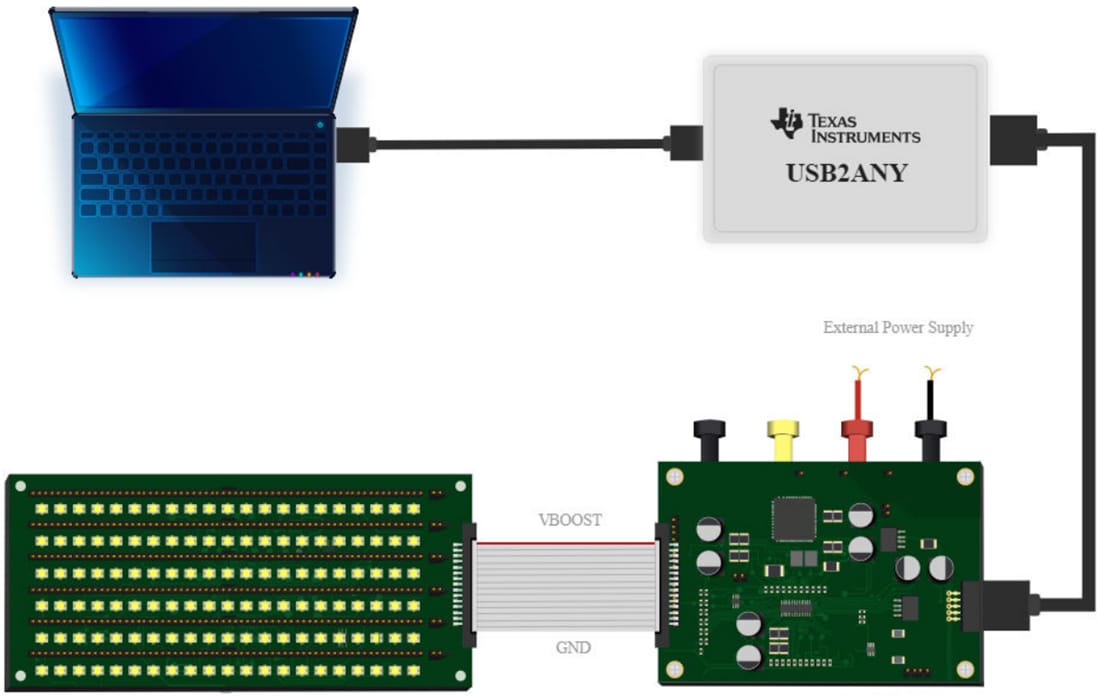

하드웨어 설정
