Texas Instruments LP5861 18채널 RGB LED 드라이버
Texas Instruments LP5861 18채널 RGB LED 드라이버는 소형 솔루션 크기의 LED 매트릭스에서 애니메이션과 표시 목적의 향상된 사용자 경험을 위해 설계되었습니다. LP5861은 N(N = 1/2/4/6/8/11)과 함께 18개의 정전류 싱크, N × 18 LED 도트 또는 N × 6 RGB LED를 지원하는 스위칭 MOSFET을 통합하고 있습니다. LP5861은 최대 18개의 LED 도트 또는 6개의 RGB LED를 위한 MOSFET 1개를 통합하고 있습니다.
TI LP5861 18채널 RGB LED 드라이버는 아날로그 및 PWM 디밍 방법을 지원합니다. 이 장치는 아날로그 디밍을 위해 256 단계로 각 LED 점을 조절할 수 있습니다. PWM 디밍의 경우 통합 8비트 또는 16비트 구성 가능한 PWM 생성기는 부드럽고 가청 잡음 없는 디밍 제어 기능을 제공합니다. 각 LED 도트는 8비트 그룹 PWM에 임의로 매핑되어 동시에 디밍 제어를 달성할 수도 있습니다.
LP5861 LED 드라이버는 어드레스 지정 가능한 전체 SRAM을 구현하여 데이터 트래픽을 최소화합니다. 고스트 제거 회로가 통합되어 위쪽 및 아래쪽 고스팅을 모두 제거합니다. LP5861는 LED 개방 및 단락 감지 기능도 제공합니다.
LP5861 LED 드라이버는 1MHz(최대) I2C 또는 12MHz(최대) SPI 인터페이스가 있는 4mm × 4mm 32-VQFN 패키지로 제공됩니다.
특징
- 작동 전압 범위:
- 2.7~5.5V VCC/VLED 범위
- 로직 핀은 1.8V, 3.3V 및 5V와 호환
- 고정밀 정전류 싱크 18개:
- 0.1~50mA 전류당 싱크(VCC ≥ 3.3V)
- ±5% 장치간 오류
- ±5% 채널간 오류
- 균형 잡힌 과도 전력을 위한 위상 변이
- 초저 소비전력:
- ICC ≤ 2uA(EN = 낮은 셧다운 모드)
- ICC ≤ 10uA(EN = 하이 및 CHIP_EN = 0(데이터 유지) 대기 모드)
- ICC = 3mA(표준)(채널 전류 = 5mA 액티브 모드)
- 데이터 트래픽을 최소화하는 전체 주소 지정 SRAM
- 인터페이스 옵션:
- 1MHz(최대) I2C 인터페이스(IFS = 로우)
- 12MHz(최대) SPI 인터페이스(IFS = 하이)
- 유연한 디밍 옵션:
- 각 LED 도트에 대한 개별 온 및 오프 제어
- 아날로그 디밍(전류 이득 제어)
- 모든 LED 점에 대한 전역 3비트 최대 전류(MC) 설정
- 빨강, 녹색 및 파랑에 대한 7비트 컬러 전류(CC) 설정의 3개 그룹
- 각 LED 도트에 대한 개별 8비트 도트 전류(DC) 설정
- 가청 잡음이 없는 주파수의 PWM 디밍
- 모든 LED 도트에 대한 글로벌 8비트 PWM 디밍
- LED 도트 임의 매핑을 위한 8비트 PWM 디밍으로 프로그래밍 가능한 3개 그룹
- 각 LED 점에 대한 개별 8비트 또는 16비트 PWM 디밍
- 디고스팅 및 낮은 밝기 보정
- 개별 LED 도트 개방 및 단락 감지
애플리케이션
- 다음을 위한 LED 애니메이션 및 표시:
- 키보드, 마우스 및 게임 액세서리
- 주요 및 스마트 홈 제품
- 스마트 스피커, 유선 및 무선 스피커
- 오디오 믹서, DJ 장비, 방송
- 액세스 장비, 스위치 및 서버
- 광학 모듈용 정전류 싱크
관련 평가 보드
Texas Instruments LP5860EVM 드라이버 EVM(평가 모듈)
LED 매트릭스 드라이버 LP5860의 특성, 작동 및 사용을 평가하는 데 사용됩니다.

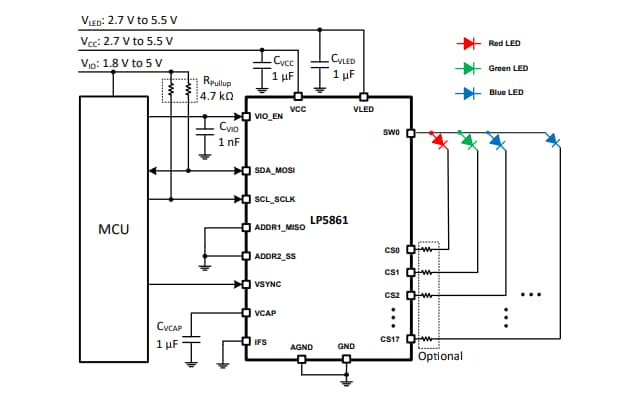

개략도
게시일: 2022-04-05
| 갱신일: 2022-04-12
