Texas Instruments LP5814/5DRLEVM 평가 모듈
Texas Instruments LP5814/5DRLEVM평가 모듈은 LP5814LP5814ILP5816LP5815LP5817 드라이버를 개발하는 사용자를 돕기 위해 설계되었습니다. LP5814DRLEVM은 LP5814LP5814ILP5816의 기능을 평가합니다. 한편, TILP5815DRLEVM에서는 LP5815 및 LP5817의 기능을 평가합니다.
-LP5814 자동 애니메이션 제어 기능이 있는 4채널 I2C 인터페이스 RGBW LED 드라이버
-LP5815 인스턴트 깜박임 및 자동 애니메이션 제어 기능이 있는 3채널 I2C 인터페이스 RGB LED 드라이버
-LP5814I 자동 애니메이션 제어 및 인스턴트 깜박임 기능이 있는 4채널 I2C 인터페이스 RGBW LED 드라이버
-LP5816 4채널 I2C 인터페이스 RGBW LED 드라이버
-LP5817 3채널 I2C 인터페이스 RGB LED 드라이버.
USB2ANY인터페이스 어댑터를 통해 모든 장치(LP5814/4I/5/6/7)를 제어할 수 있는 LP581x_RUKA그래픽 사용자 인터페이스(GUI)가 제공됩니다.
특징
- LP5814EVM 자동 애니메이션 제어 기능이 있는 4채널 I2C 인터페이스 RGBW LED 드라이버 포함
- LP5815EVM 즉각적인 깜박임 및 자동 애니메이션 제어 기능을 갖춘 3채널 I2C 인터페이스 RGB LED 드라이버 포함
- USB2ANY인터페이스 어댑터의 I2C 신호 및 3.3 V전원 입력
- LP581x_RUKAGUI는 EVM을 제어하는 데 사용됩니다.
애플리케이션
- 전자담배, 이어버드, 충전 케이스 등 휴대용 및 웨어러블 전자기기
- 스마트 스피커, RGB 마우스, 비디오 초인종 등 게임 및 홈 엔터테인먼트
- EV 충전기 및 공장 자동화를 포함한 산업용 HMI
키트 구성품
- LP5814/LP5815 평가 모듈
- USB2ANY 리본 케이블과 USB 케이블이 포함된 인터페이스 어댑터
관련 어댑터
Texas Instruments USB2ANY 인터페이스 어댑터
컴퓨터가 소형 동글을 통한 USB 연결을 통해 평가 모듈을 제어할 수 있습니다.
관련 LED 드라이버
Texas Instruments LP5814 4채널 RGBW LED 드라이버
이 장치는 자율적인 애니메이션 제어 기능을 갖춘 4채널 RGBW LED 드라이버입니다.
Texas Instruments LP58153채널 I2C 인터페이스 RGBW LED 드라이버
이 장치에는 자율 애니메이션 엔진 제어와 제어 가능한 인스턴트 깜박임 기능이 있습니다.
Texas Instruments LP5816 4-채널 I2C 인터페이스 RGBW LED 드라이버
이 장치는 아날로그 및 PWM 디밍 방식을 사용하여 강력한 성능을 구현합니다.
Texas Instruments LP5817 3채널 RGB LED 드라이버
이 장치는 아날로그 및 PWM 디밍 방법을 사용하여 강력한 성능을 달성합니다.

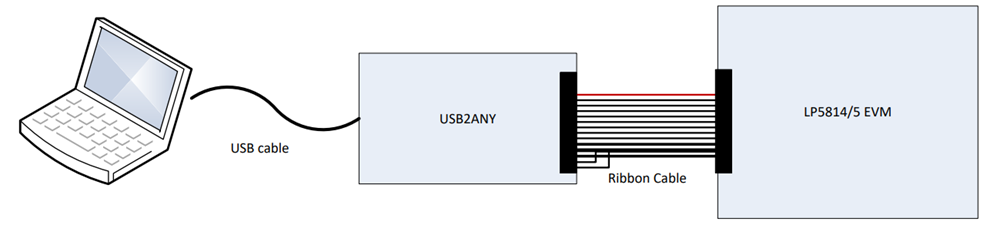

하드웨어 연결
LP5814DRLEVM기본 점퍼 설정
LP5815DRLEVM기본 점퍼 설정
