Texas Instruments LP50xx 정전류 RGB LED 드라이버
Texas Instruments LP50xx 18채널 또는 24채널 정전류 RGB LED 드라이버는 사전 구성으로 통합된 색상 혼합 및 밝기 제어 기능을 제공하여 소프트웨어 코딩 프로세스를 간소화합니다. LP50xx LED 드라이버는 스마트 홈 및 RGB LED 드라이버가 필요한 기타 애플리케이션에서 인간-기계 상호 작용을 활용합니다. 이 장치는 깜박임, 브리더링 및 체이싱과 같은 LED 애니메이션 효과를 사용하여 사용자 환경을 개선합니다. 각 채널에 대해 통합된 12비트, 29kHz PWM 생성기를 사용하면 LED에 부드럽고 선명한 색상을 부여하고 잡음을 제거할 수 있습니다.
글로벌 RGB 뱅크 컨트롤은 마이크로컨트롤러 로딩을 줄이며, 페이드인, 페이드 아웃 타입 브리딩 효과를 제공합니다. LED가 동시에 켜지면 LP50xx가 입력 전력 예산을 줄이기 위해 PWM 위상 편이 기능을 구현합니다. 이 장치는 또한 매우 낮은 대기 전류를 달성하는 자동 절전 모드를 갖추고 있습니다. 이 기능은 채널이 30ms 동안 모두 꺼져 있는 경우 장치의 전체 소비전력이 10μA이므로 LP50xx는 배터리 전원 공급 장치에 이상적입니다.
특징
- 최대 400kHz 고속 모드 I2C 속도
- 작동 전압 범위:
- VCC 범위: 2.7~5.5V
- 1.8V, 3.3V, 5V 전원 레일과 호환되는 EN, SDA 및 SCL 핀
- 최대 출력 전압: 6V
- 정밀도가 높은 24개의 정전류 싱크
- 전체 범위에서 채널 당 최대 25.5mA(VCC 사용)
- VCC가 3.3V 이상일 때 채널 당 최대 35mA
- 장치 간 오류: ±7%, 채널 간 오류: ±7%
- 초저 대기 전류:
- 셧다운 모드: EN 로우 상태에서 1μA(최대)
- 절전 모드: 30ms 초과 시간 동안 EN 하이 및 모든 LED가 꺼진 상태에서 10µA(표준)
- 각 채널에 통합된 12비트, 29kHz PWM 생성기:
- 채널 당 독립적인 색상 혼합 레지스터
- RGB LED 모듈 당 독립 밝기 제어 레지스터
- 선택적 대수 또는 선형 스케일 밝기 제어
- 통합 3상 PWM 시프팅 방식
- 각 색의 쉬운 소프트웨어 제어를 위한 3개의 프로그램 가능 뱅크(R, G, B)
- 2개의 외부 하드웨어 어드레스 핀으로 최대 4개의 장치 연결 가능
- 브로드캐스트 슬레이브 어드레스 덕분에 여러 장치를 동시에 구성할 수 있음
- 자동 증가 기능 덕분에 하나의 전송 내에서 연속 레지스터를 쓰거나 읽을 수 있음
애플리케이션
- 스마트 스피커(음성 보조)
- 스마트 홈 가전기기
- 비디오 초인종
- 전자 스마트 잠금 장치
- 연기 및 열 감지기
- STB, DVR
- 스마트 라우터
- 휴대용 장치

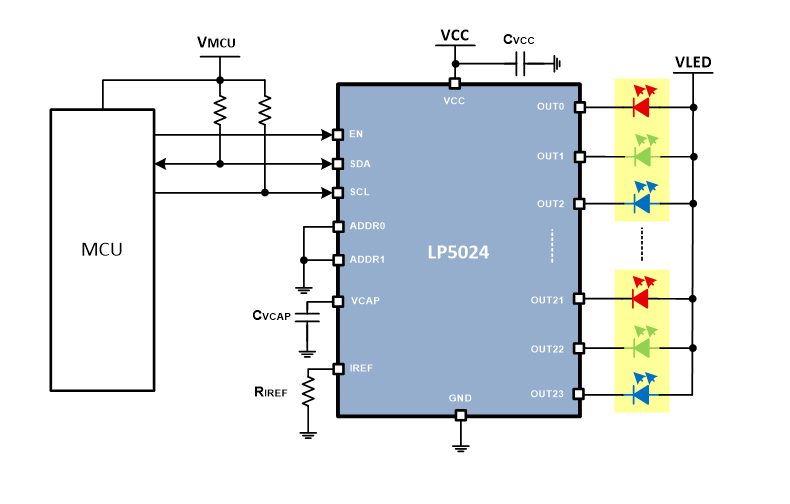

블록 선도
