Texas Instruments LP503x RGB LED 드라이버
Texas Instruments LP503x RGB LED 드라이버는 각 채널에 대한 29kHz, 12비트 PWM 발생기를 사용하여 30채널 또는 36채널 정전류 싱크를 제공합니다. LP503x RGB LED 드라이버는 가청 잡음이 제로인 생생한 LED 효과를 지원하기 위해 채널/모듈에 독립적인 색상 혼합 및 강도 제어 레지스터가 있습니다. 이 장치는 극히 낮은 셧다운 Iq 절전 모드, LP503x의 3가지 프로그래밍 가능 RGB 뱅크와 같은 이점을 제공합니다. 29kHz, 12비트 PWM 분해능 덕분에 부드럽게 감소하고 가청 잡음을 멈추는 강도가 실현됩니다. LED가 동시에 켜지면 LP503x 드라이버가 입력 전력 예산을 줄이기 위해 PWM 위상 편이 기능을 구현합니다. 이 장치는 초저 대기 전류를 얻기 위해 자동 절전 모드를 제공합니다. LP503x RGB LED 드라이버는 채널이 전부 30ms 동안 꺼질 때 배터리 전원 작동식 최종 장비에 대한 가능한 대안이 될 수 있고, 장치의 총 소비전력은 10µA까지 감소됩니다.
특징
- 작동 전압 범위:
- VCC 범위: 2.7~5.5V
- 1.8V, 3.3V, 5V 전원 레일과 호환되는 EN, SDA 및 SCL 핀
- 최대 출력 전압: 6V
- 정밀도가 높은 36개의 정전류 싱크
- 전체 범위에서 VCC일 때 채널당 최대 25.5mA
- VCC ≥ 3.3V일 때 채널당 최대 35mA
- 장치 간 오류: ±5%, 채널 간 오류: ±5%
- 초저 대기 전류:
- 셧다운 모드: EN이 낮을 때 1μA(최대)
- 절전 모드: 30ms 이상 EN 하이 및 모든 LED가 꺼진 상태일 때 12µA(최대)
- 각 채널에 통합된 12비트, 29kHz PWM 생성기:
- 채널 당 독립적인 색상 혼합 레지스터
- RGB LED 모듈 당 독립 밝기 제어 레지스터
- 선택적 대수 또는 선형 스케일 밝기 제어
- 통합 3상 편이 PWM 체계
- 각 색의 쉬운 소프트웨어 제어를 위한 3개의 프로그램 가능 뱅크(R, G, B)
- 2개의 외부 하드웨어 어드레스 핀으로 최대 4개의 장치 연결 가능
- 브로드캐스트 슬레이브 어드레스 덕분에 여러 장치를 동시에 구성할 수 있음
- 자동 증가 기능 덕분에 하나의 전송 내에서 연속 레지스터를 쓰거나 읽을 수 있음
- 최대 400kHz 고속 모드 I2C 속도
애플리케이션
- LED 조명, 표시등 및 펀 라이트:
- 스마트 스피커
- 스마트 홈 가전기기
- 비디오 초인종
- 전기 스마트 잠금 장치
- 매연 감지기
- 셋톱 박스
- 스마트 라우터
- 휴대용 장치

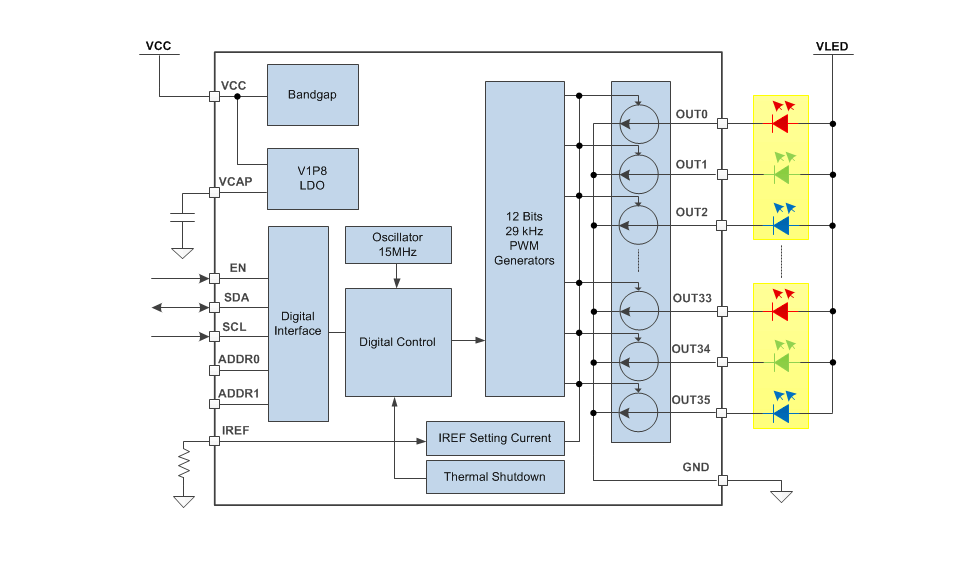

블록 선도
평가 모듈
Texas Instruments LP5036EVM 드라이버 평가 모듈(EVM)
I2C 버스, 36 채널, 정전류 LED 드라이버인 LP5036의 기능을 평가합니다.
게시일: 2019-03-20
| 갱신일: 2023-08-07
