Texas Instruments LMX2615EVM-CVAL 합성기 평가 모듈
Texas Instruments LMX2615EVM-CVAL 합성기 평가 모듈(EVM)은 LMX2615-SP 장치를 평가하기 위해 설계되었습니다. 이 평가 모듈은 조립된 PCB를 포함하며 보드를 프로그래밍하고 100MHz 입력 기준도 제공하는 데 사용할 수 있는 Reference Pro를 사용합니다. 이 보드는 LMX2615W-MPR 엔지니어링 샘플을 사용해 조립되지만 이 보드를 사용해 우주항공 등급 장치(LMX2615W-MLS)의 모든 주요 특징을 이해하고 테스트할 수 있습니다. 두 장치 모두 핀아웃 및 소프트웨어 호환되며 번인 테스트에서만 다릅니다.
특징
- 출력 주파수: 40MHz~15GHz
- 15GHz 반송파로 100kHz 오프셋에서 -110dBc/Hz의 위상 잡음
- 7.5GHz에서 45fs RMS 지터(100Hz~100MHz)
- 2개의 차동 출력에 프로그램가능 출력 전력 회로 탑재(15GHz에서 최대 7dBm)
- 이 평가 모듈에는 최적화와 성능 검증이 완료된 합성기용 회로가 탑재되어 있으며, USB 프로그래밍 모듈도 있습니다.
키트 구성품
- Reference Pro 보드
- LMX2615EVM-CVAL 평가 모듈

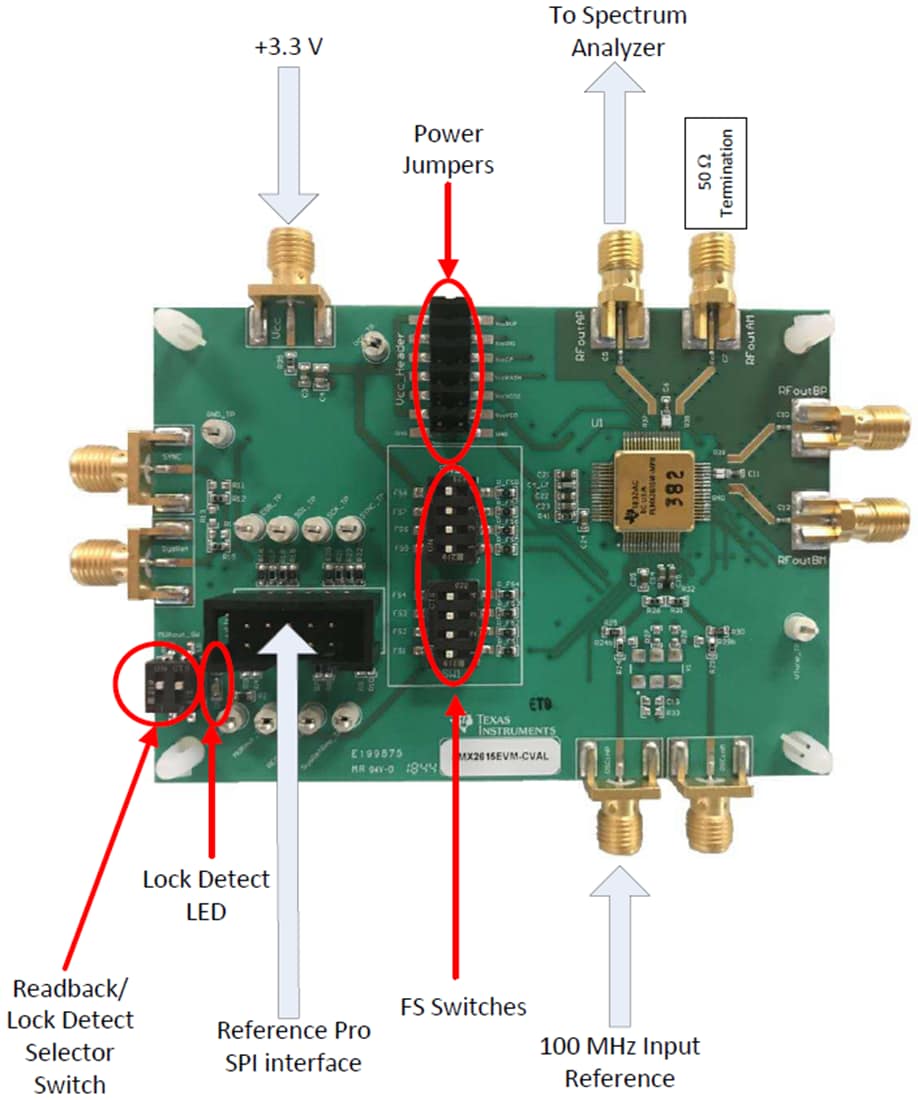

설정 및 설명 다이어그램
게시일: 2019-03-06
| 갱신일: 2023-07-28
