Texas Instruments LMR36520 간단한 스위처® 강압 컨버터
Texas Instruments LMR36520 간단한 스위처® 강압 컨버터는 통합된 하이 사이드 및 로우 사이드 전력 MOSFET을 제공하며, 4.2 V~65 V의 넓은 입력 전압 범위에서 최대 2 A의 출력 전류를 제공합니다. 최대 70 V의 과도 허용 오차는 솔루션 크기와 비용을 줄여 과전압으로부터 보호하고 IEC 61000-4-5의 서지 내성 요구 사항을 충족합니다.
LMR36520은 최적의 효율성과 출력 전압 정확도를 위해 피크 전류 모드 제어를 사용합니다. 정밀 인에이블은 넓은 입력 전압에 직접 연결하거나 장치 시동 및 셧다운을 정밀하게 제어함으로써 유연성을 허용합니다. 필터링 및 지연 기능이 내장된 전력 양호 플래그는 시스템 상태를 실제로 표시하므로 외부 감시 장치가 필요하지 않습니다.
통합 및 내부 보정 기능을 통해 많은 외부 구성요소가 필요하지 않고 단순한 PCB 레이아웃에 적합하게 설계된 핀아웃을 제공합니다. 이 장치의 기능 세트는 광범위한 최종 장비 구현을 간소화하도록 설계되었습니다.
LMR36520은 LMR36510(65 V, 1 A) 및 LMR33610, LMR33620, LMR33630, LMR33640(36 V, 1A/2A/3A/4A)과 핀-핀 호환되며 SIMPLE SWITCHER 컨버터의 현재 제품군을 완성합니다. 이 기능은 보드 레이아웃을 재설계하지 않고도 일반적으로 사용되는 다양한 정격 전압 및 전류에서 광범위한 VIN 컨버터의 사용 편의성과 확장성이 향상됩니다. 결과적으로 전체 비용, 설계 노력 및 출시 시간이 최적화됩니다.
The Texas Instruments LMR36520은 8핀 HSOIC 패키지로 제공됩니다.�
특징
- 안정적이고 견고한 애플리케이션을 위해 설계됨
- 최대 70V의 입력 과도 전압 보호
- 보호 기능: 과열 차단, 입력 부족 전압 록아웃, 사이클 바이 사이클 전류 제한, 히컵 단락 보호 기능
- 확장 가능한 산업용 전원 공급 장치에 적합
- 핀 호환 대상
- LMR36510(65 V, 1 A)
- LMR33610/LMR33620/LMR33630/LMR33640(36 V, 1 A, 2 A, 3 A 또는 4 A)
- 내부 보정을 통해 솔루션 크기, 비용 및 설계 복잡성을 줄이는 데 도움이 됨
- 주파수: 400kHz
- 핀 호환 대상
- 넓은 변환 범위
- 입력 전압 범위: 4.2 V ~ 65 V
- 출력 전압 범위: 1 V~VIN 의 95%
- 부하 스펙트럼 전반에 걸친 낮은 전력 손실
- 90% 효율성: 24 VIN, 5 VOUT, 1 A(400 kHz)
- PFM 모드에서 경부하 효율 향상
- 낮은 작동 대기 전류: 26µA
- 필터 및 지연 해제 기능이 있는 전력 양호 출력
애플리케이션
- IP 네트워크 카메라
- 아날로그 보안 카메라
- HVAC 밸브 및 액추에이터 제어
- AC 드라이브 및 서보 드라이브 제어 모듈
- 아날로그 입력 모듈 및 혼합 IO 모듈
- 범용의 광범위한 VIN 전원 공급 장치

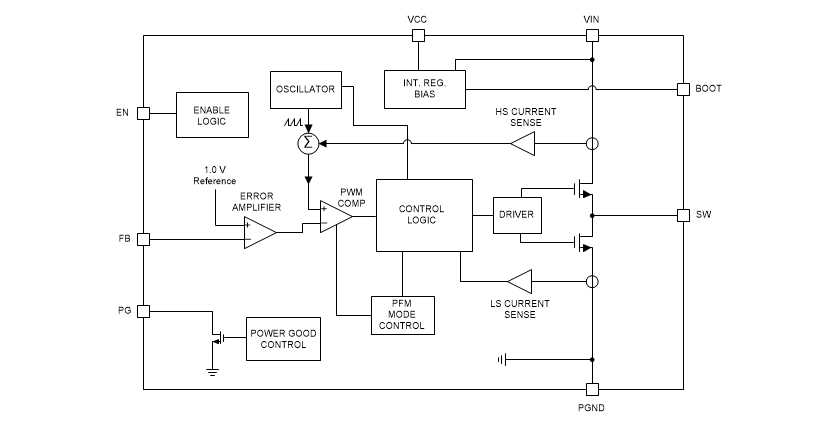

기능 선도
관련 개발 도구
Texas Instruments LMR36520AEVM 컨버터 EVM(평가 모듈)
사용하기 쉬운 동기식 강압 DC/DC 컨버터 제품군인 LMR36520을 평가합니다.
게시일: 2020-04-13
| 갱신일: 2024-06-05
