Texas Instruments LMR36503MSCEEVM 평가 모듈
Texas Instruments LMR36503MSCEEVM 평가 모듈은 LMR36503E-Q1 레귤레이터를 빠르고 쉽게 시연하도록 설계되었습니다. LMR36503E-Q1은 작은 설치 공간에서 높은 변환 효율을 달성하는 동기식 정류 기능이 있는 65 V DC/DC, 0.3 A 벅 레귤레이터입니다.
TI LMR36503MSCEEVM 평가 모듈은 5.5 V~65 V의 넓은 입력 전압 범위에서 작동하여 2.2 MHz 스위칭 주파수에서 최대 0.3 A 부하의 조정된 5 V 출력을 제공합니다. LMR36503MSCEEVM은 전부하에서 1.5% 이상의 출력 전압 조정 정확도를 지원하며 외부 저항 분배기를 사용하여 조절할 수 있습니다.
특징
- 5.5 V~65 V 입력 전압 범위
- 12 V 출력 전압
- 0~0.3 A 부하 전류
- 2.2 MHz 스위칭 주파수
- 조절 가능한 출력 전압
- 외부 동기화 기능
- 내부 확산 스펙트럼 기능
- 경부하 조건에서 선택 가능한 펄스 주파수 변조 또는 강제 펄스 폭 변조
- 최대 150 °C 주변 온도에서 작동 지원
- 일부 구성 요소를 교체하여 IC의 다른 변형 지원
애플리케이션
- ADAS(첨단 운전자 보조 시스템)
- 차체 전자 시스템 및 조명
- 인포테인먼트 및 클러스터
키트 구성품
- LMR36503MSCERPERQ1을 포함한 LMR36503E-Q1 평가 모듈(LMR36503MSCEEVM)
- EVM 면책조항 읽기
관련 제품
Texas Instruments LMR36503/LMR36503-Q1 65V 0.3A 벅 컨버터
소형 65V 0.3A 동기식 강압 DC/DC 컨버터(2x2mm HotRod™ 패키지).
Texas Instruments LMR36503E-Q1 스텝 다운 DC-DC 컨버터
최대 70V의 입력 전압 과도 응답을 처리하고 탁월한 EMI 성능을 제공합니다.
보드 연결

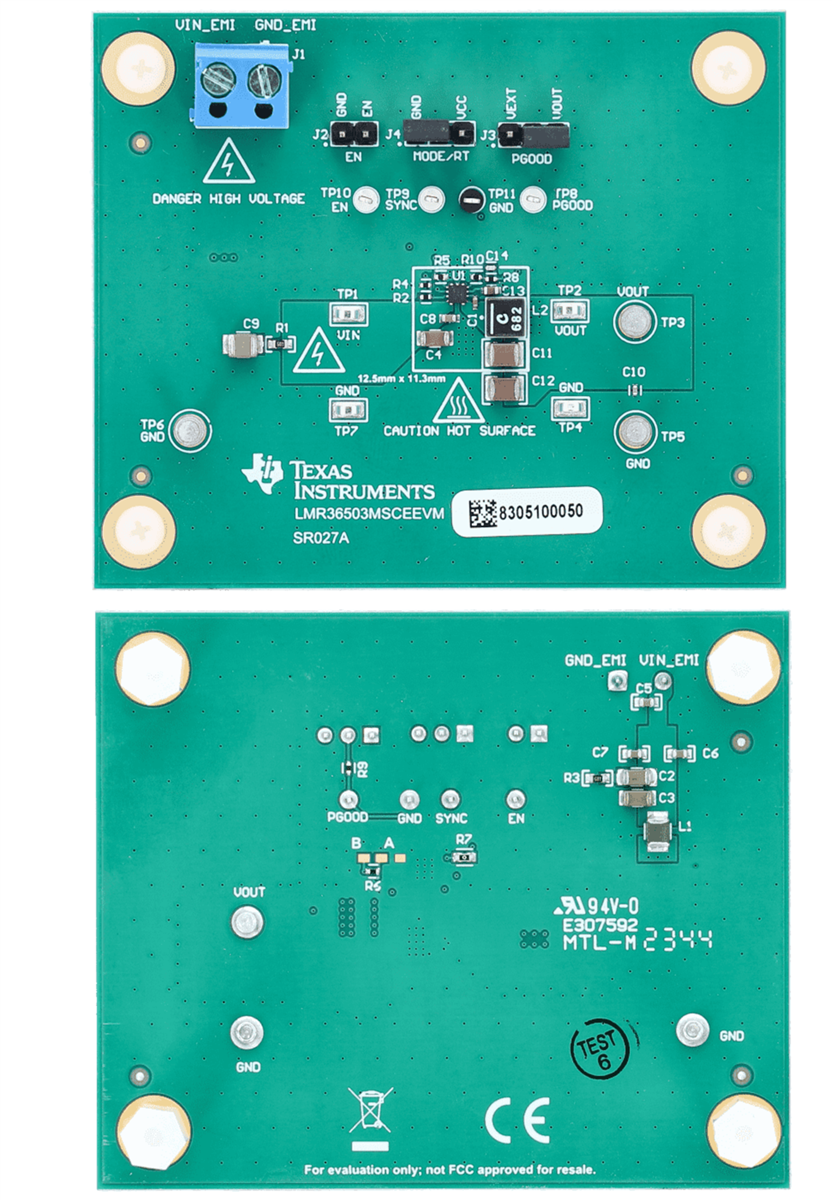

레이아웃
게시일: 2024-08-10
| 갱신일: 2025-03-05
