Texas Instruments LMK05028 듀얼 채널 네트워크 동기화 장치 클록

Texas Instruments LMK05028 저 지터 듀얼 채널 네트워크 동기화 장치 클록은 탁월한 무접점 스위칭 성능과 고급 클록 모니터링 기능을 제공하고, 통신 인프라 구조 및 산업용 애플리케이션에 대한 엄격한 타이밍 요구 사항을 충족시킵니다. 고속 직렬 링크에서 제공되는 비트 오류율(BER) 감소는 장치의 낮은 지터 및 높은 PSNR 기능의 결과입니다. 이 장치는 출력을 동기화하는 기줓 입력 4개에서 선택 가능한 PLL 채널이 2개 있으며 150fs RMS 지터를 사용하여 출력 클록을 최대 8개까지 생성합니 지터 및 원더 감쇠 및 부분 주파수 변환 옵션을 위한 프로그래밍 가능 루프 대역폭 덕분에 유연한 주파수 구성이 달성됩니다. 추가적인 특징으로는 디지털 홀드오버, 정밀 클록 스티어링(IEEE 1588 PTP 슬레이브)을 위해 1 미만의 ppt/step을 제공하는 DCO 모드 및 결정적 입력-출력 위상 오프셋을 위한 제로 지연 모드를 들 수 있습니다. LMK05028은 I2C 또는 SPI 인터페이스를 통해 완벽하게 프로그래밍할 수 있으며, 공장에서 사전 프로그래밍 및 인 시스템 프로그래밍이 가능한 내부 EEPROM 또는 ROM으로 전원을 공급 시 맞춤형 주파수 구성을 지원합니다.

Flexible frequency configuration is achieved due to the programmable loop bandwidth for jitter and wander attenuation and fractional frequency translation options. Additional features include digital holdover, DCO mode with < 1 ppt/step for precise clock steering (IEEE 1588 PTP slave), and zero-delay mode for deterministic input-to-output phase offset. The Texas Instruments LMK05028 is fully programmable through I2C or SPI interface. It supports custom frequency configuration on power-up with the internal EEPROM or ROM, which is factory pre-programmable and in-system programmable.

특징

  • 다음의 특징을 갖춘 두 가지 독립적인 PLL채널:
    • 지터: 100MHz 이상의 출력에 대해 150fs RMS
    • 위상 잡음: 122.88MHz에 대해 100Hz 오프셋에서 -112dBc/Hz
    • 무접촉 스위칭: 50ps 위상 과도(위상 제거 기능 제공)
    • Fastlock을 사용하여 프로그래밍 가능한 루프 대역폭
    • 저가형 TCXO/OCXO를 사용하는 표준 준수 동기화 및 홀드오버
    • 모든 입력-모든 출력 주파수 변환
  • 4개의 기준 클록 입력
    • 우선순위 기반 입력 선택
    • 기준 전압 손실 시 디지털 홀드오버
  • 8개의 클록 출력(프로그래밍 가능 드라이버 포함)
    • 최대 6개의 다른 출력 주파수
    • AC-LVDS, AC-CML, AC-LVPECL, HCSL 및 1.8V 또는 2.5V LVCMOS 출력 형식
  • 전원 공급 시 맞춤형 클록용 EEPROM/ROM
  • 유연한 구성 옵션
    • 입력 및 출력에서 1Hz(1PPS)~750MHz
    • XO: 10~100MHz, TCXO: 10~54MHz
    • DCO 모드: 미세 주파수 및 위상 스티어링을 위한 <1ppt/step(IEEE 1588 슬레이브)
    • 결정론적인 위상 오프셋을 위한 제로 지연
    • 견고한 클록 모니터링 및 상태
    • I2C 또는 SPI 인터페이스
  • 탁월한 전원 공급 장치 잡음 제거(PSNR)
  • 3.3V 전원(1.8V, 2.5V 또는 3.3V 출력 포함)
  • 산업 온도 범위: –40°C~+85°C

애플리케이션

  • SyncE(G.8262), SONET/SDH(Stratum 3/3E, G.813, GR-1244, GR-253), IEEE 1588 PTP 슬레이브 클록 또는 광 전송 네트워크(G.709)
  • 텔레콤 및 엔터프라이즈 라인 카드
  • 무선 기지국(BTS), 무선 백홀
  • 테스트 및 측정, 방송 인프라 및 의료용 초음파
  • FPGA, DSP, ASIC 및 CPU 장치를 위한 지터 및 완다 감쇠, 정밀 주파수 변환 및 낮은 지터 클록 생성

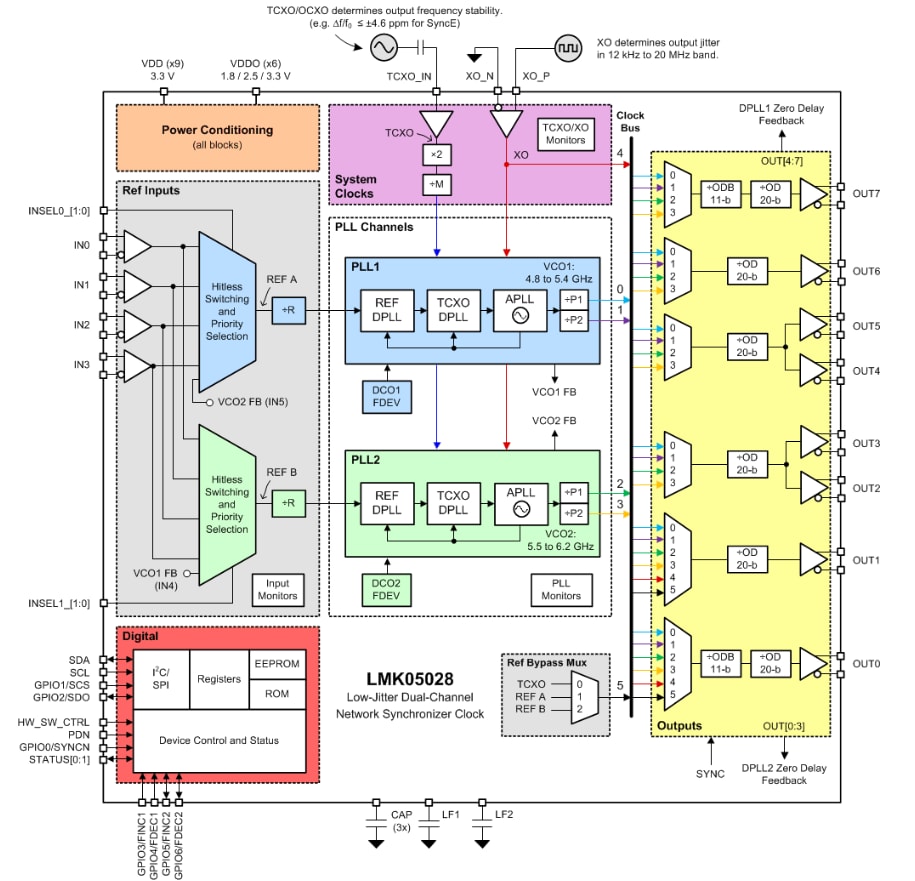

기능 블록 선도

블록 선도 - Texas Instruments LMK05028 듀얼 채널 네트워크 동기화 장치 클록

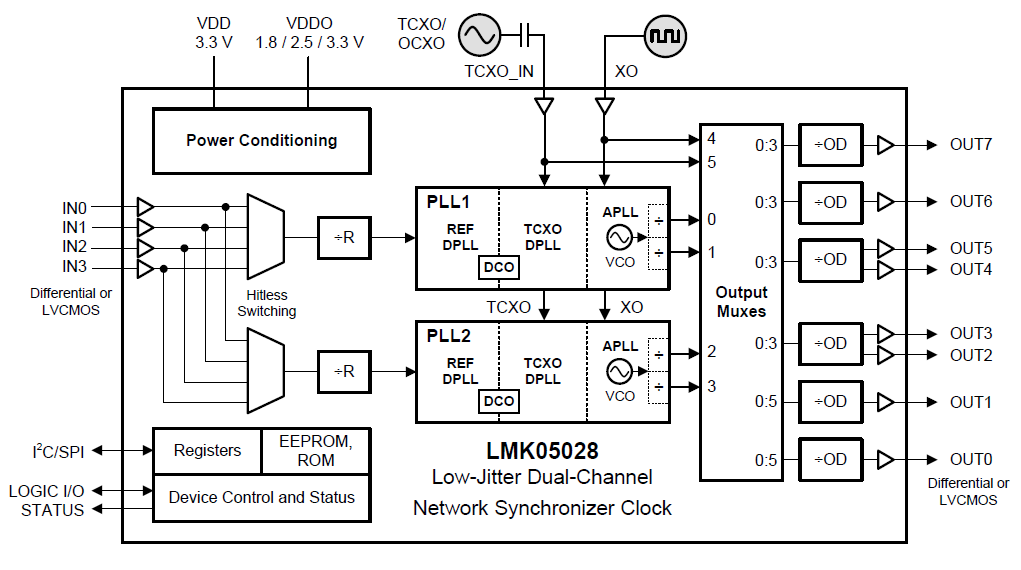

단순 블록 선도

블록 선도 - Texas Instruments LMK05028 듀얼 채널 네트워크 동기화 장치 클록
