Texas Instruments LMK04228 초저잡음 클록 지터 클리너
Texas Instruments LMK04228 초저잡음 클록 지터 클리너는 높은 성능과 JEDEC JESD204B 지원 기능을 제공합니다. 이 장치를 사용해 PLL2로부터 나오는 14클록 출력을 어떻게 구성하느냐에 따라, 7개의 JESD204B 변환기를 구동하도록할 수도 있고, 이 장치와 SYSREF 클록을 사용하여 다른 로직 장치를 구동하도록할 수도 있습니다. SYSREF는 DC 커플링을 사용해서 제공할 수도 있고 AC 커플링을 사용해서 제공할 수도 있습니다. JESD204B 애플리케이션에만 한정되는 것은 아니어서, 14개의 각 출력을 기존 클록 작업 시스템을 위한 고성능 출력으로 개별적으로 구성 가능합니다.
LMK04228 초저잡음 클록 지터 클리너는 전력 또는 성능, 이중 VCO, 홀드오버, 출력마다 조정 가능한 아날로그 및 디지털 지연 사이에서 절충할 수 있는 능력과 같은 기능과 높은 성능을 결합한 장치입니다. 이런 특징 덕분에 LMK04228은 유연한 고성능 클로킹 트리를 제공하기에 이상적입니다.
특징
- JEDEC JESD204B 지원
- 초저 RMS 지터
- 156fs RMS 지터(12kHz~20MHz)
- 245fs RMS 지터(100Hz~20MHz)
- 245.76MHz에서 -162.5dBc/Hz의 잡음 플로어
- 최대 14개의 차동 장치 클록(PLL2)
- 최대 7개의 SYSREF 클록
- 최대 클록 출력 주파수: 1.25GHz
- PLL2의 LVPECL, LVDS 프로그래밍 가능 출력
- PLL1에서 버퍼링된 VCXO 또는 크리스털 출력
- LVPECL, LVDS, 2xLVCMOS 프로그램 가능
- 이중 루프 PLLatinum™ PLL 아키텍처
- PLL1
- 최대 3개의 여분 입력 클록
- 자동 및 수동 스위치-오버 모드
- 무중단 스위칭 및 LOS
- 통합형 저잡음 크리스털 발진기 회로
- 입력 클록을 상실할 경우 홀드오버 모드
- 최대 3개의 여분 입력 클록
- PLL2
- 공칭[1Hz] PLL 잡음 플로어 -224dBc/Hz
- 최대 155MHz의 위상 검출기 속도
- OSCin 주파수 이배기
- 2개의 통합형 저잡음 VCO
- 50% 듀티 사이클 출력 분할, 1~32(짝수 및 홀수)
- 정밀 디지털 지연
- 25ps 스텝 아날로그 지연
- 다중 모드: 이중 PLL 또는 단일 PLL
- 산업 온도 범위: -40~+85°C
- 3.15~3.45V 작동
- 패키지: 64핀 WQFN(9.0 × 9.0 × 0.8mm)
애플리케이션
- 무선 인프라
- 데이터 변환기 클록 동기화
- 네트워킹, SONET/SDH, DSLAM
- 의료 / 비디오 / 군용 / 항공우주
- 테스트 및 측정
블록 선도

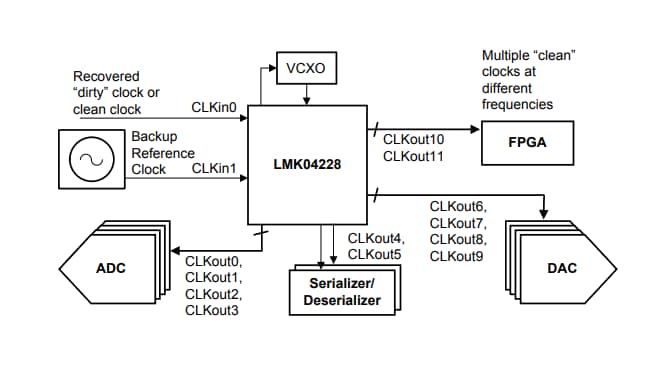

개략도
