Texas Instruments LMH32404RHFEVM 평가 모듈
Texas Instruments LMH32404RHFEVM 평가 모듈은 LMH32404RHF 차동 출력 트랜스 임피던스 증폭기를 시연하도록 설계되었습니다. LMH32404RHFEVM 평가 모듈은 출력을 50Ω 단일 종단 연결로 변환하는 변압기를 갖추고 있어 표준 테스트 장비를 사용하여 쉽게 측정할 수 있으며 완전 차동 DC 결합 신호로 변환할 수 있습니다. 입력은 50Ω으로 정합되고 기본적으로 2kΩ 저항기를 통해 전류로 변환되는 전압 입력을 수신하도록 구성되지만 보드 뒷면에 옵션으로 제공되는 광다이오드 바이어스 연결로 유효한 전류 입력을 얻을 수 있도록 재구성할 수 있습니다.
TI LMH32404RHFEVM 평가 모듈에는 장치 이득, 입력 바이어스 전류 취소 및 셧다운 기능을 제어하는 사용하기 쉬운 점퍼도 포함되어 있습니다.
특징
- 50Ω 정합 SMA 연결로 단일 종단 전압 입력 및 출력용으로 구성
- 채널 모드, 바이어스 전류 취소 및 전체 칩 전력 차단을 쉽게 제어하기 위해 포함된 점퍼
- 옵션으로 제공되는 DC 결합 차동 출력 구성
- 단일 3.3V 전원 작동을 위해 설계됨
- 고대역폭 장치에 최적화된 레이아웃

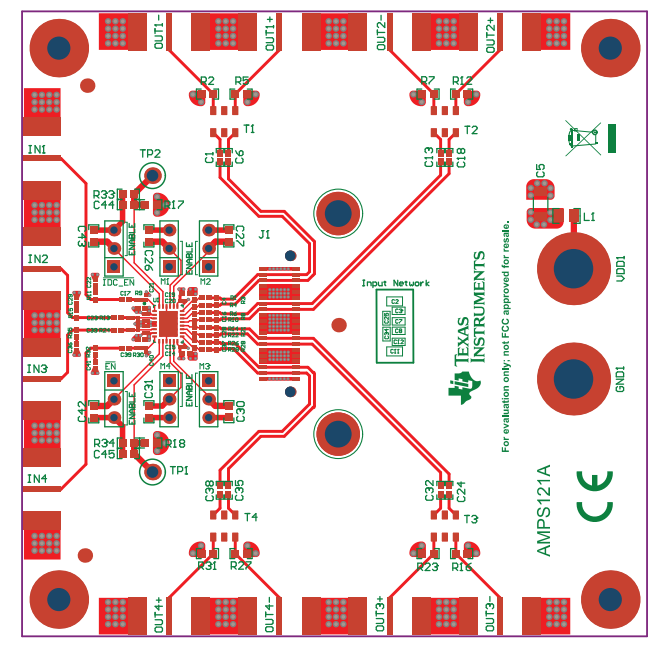

레이아웃
관련 제품
Texas Instruments LMH32404/LMH32404-Q1 트랜스임피던스 증폭기
LIDAR(light detection and ranging) 애플리케이션 및 레이저 거리 측정 시스템용으로 사용됩니다.
게시일: 2021-01-05
| 갱신일: 2022-03-11
