Texas Instruments LMG5200EVM-02 GaN 전력단 평가 모듈
Texas Instruments LMG5200EVM-02 GaN 전력단 평가 모듈(EVM)은 외부 PWM 신호와 함께 사용하기 쉬운 소형 전력단입니다. 이 평가 모듈은 다양한 DC-DC 컨버터 토폴로지에서 LMG5200 전원단의 성능을 평가하기에 적합합니다. LMG5200EVM-02를 사용하여 LMG5200의 성능을 추정하여 효율을 측정할 수 있습니다. 이 모듈은 최대 10A의 전류를 전달할 수 있지만, 과열되지 않도록 적절한 열 관리 방법을 따라야 합니다. 이 평가 모듈은 개방 루프 보드이므로 과도 측정에는 적합하지 않습니다.
특징
- 최대 80V의 입력 전압으로 작동
- LMG5200의 성능 평가를 위한 간단한 개방 루프 설계
- 느슨하게 조절된 전원으로부터 보드에서 생성되는 VCC 공급
- PWM 신호를 위한 보드의 단일 PWM 입력부
- 입력 및 출력용 Kelvin 감지 기능으로 효율 측정

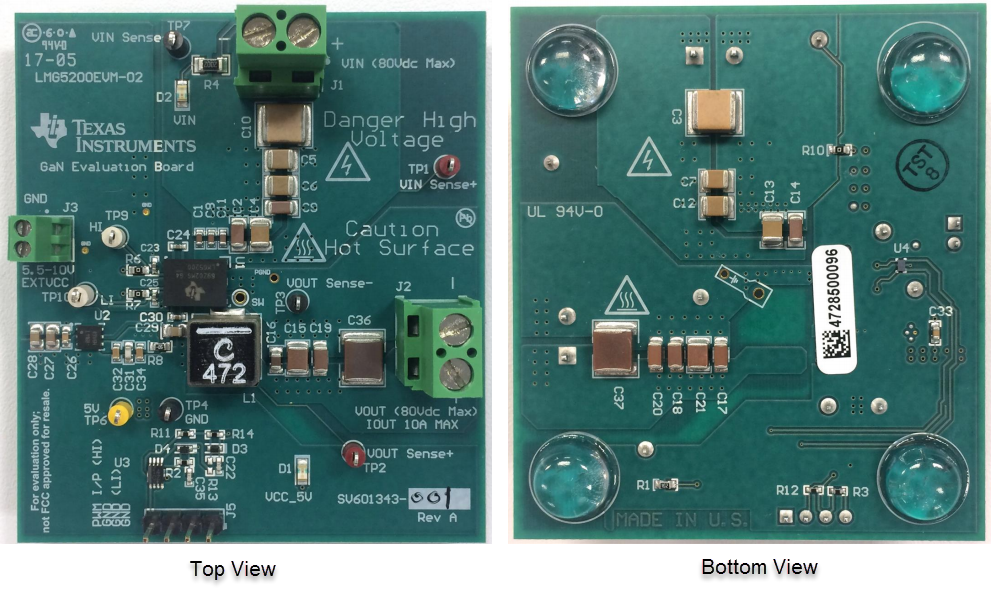

보드 보기
관련 제품
Texas Instruments LMG5200 80V GaN 하프 브리지 전력단
강화 모드 질화갈륨(GaN) FET를 사용하는 통합 전력단 솔루션을 제공합니다.
