Texas Instruments LMG3650EVM 도터 카드 평가 모듈
Texas Instruments LMG3650EVM 도터 카드 평가 모듈은 필요한 모든 바이어스 회로와 로직/전력 레벨 변환 기능을 갖춘 하프 브리지 구성에 드라이버와 보호 기능이 통합된 LMG3650R025 650V GaN FET 2개를 지원합니다. 이 장치는 필수적인 전력단 및 게이트 구동 기능을 제공하며, 고주파 전류 루프가 보드에 완전히 내장되어 있어 전력 루프 기생 인덕턴스를 최소화합니다. TI LMG3650EVM은 소켓 스타일 외부 연결을 위해 설계되어 외부 전원단과 쉽게 인터페이스하여 다양한 애플리케이션에서 LMG3650R025를 구동할 수 있습니다.
특징
- 하프 브리지 구성으로 배치된 TOLL 패키지의 TI 650V GaN 2개
- 하이사이드 오류 신호용 디지털 아이솔레이터
- 절연 바이어스 전원 및 부트스트랩 전원 옵션
- 집적 GaN TOLL 및 개별 GaN TOLL 평가에 필요한 레이아웃 호환성을 위한 절연 게이트 드라이버 및 개방형 부품 위치
- 테스트 중 방열을 위해 팬이 장착된 방열판
- 과열, 과전류 및 단락 이벤트에 대한 오류 보호 및 보고
- TI GaN 마더보드와의 호환을 위한 표준 도터 카드 핀아웃
- 절대 최대 전압 정격 650V
애플리케이션
- 판매자 네트워크 및 서버 PSU
- 상업용 통신 정류기
- 태양광 인버터 및 산업용 모터 드라이브
- 무정전 전원 장치
사양
- LMG3650EVM 도터 카드에 포함
- LMG3650R025 GaN IC 2개
- TOLL에서 개별 GaN과의 레이아웃 호환성 및 테스트를 위한 절연 게이트 드라이버 2개
- GaN IC 오류 신호용 디지털 아이솔레이터 2개
- 절연 바이어스 전원 및 부트스트랩 전원
키트 구성품
- LMG3650EVM 도터 카드 1개
- 방열판
- 팬
- 고전압 및 TI EVM 면책 조항
블록 선도

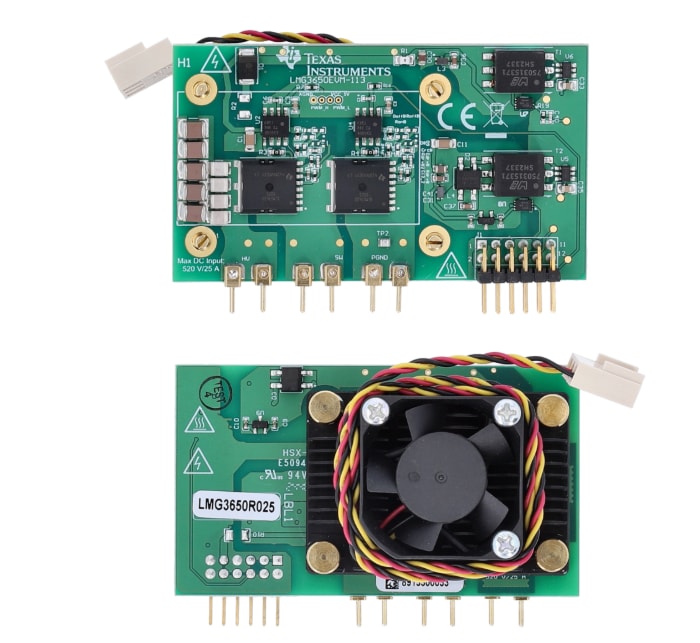

레이아웃
