Texas Instruments LM74800EVM-CS 컨트롤러 평가 모듈

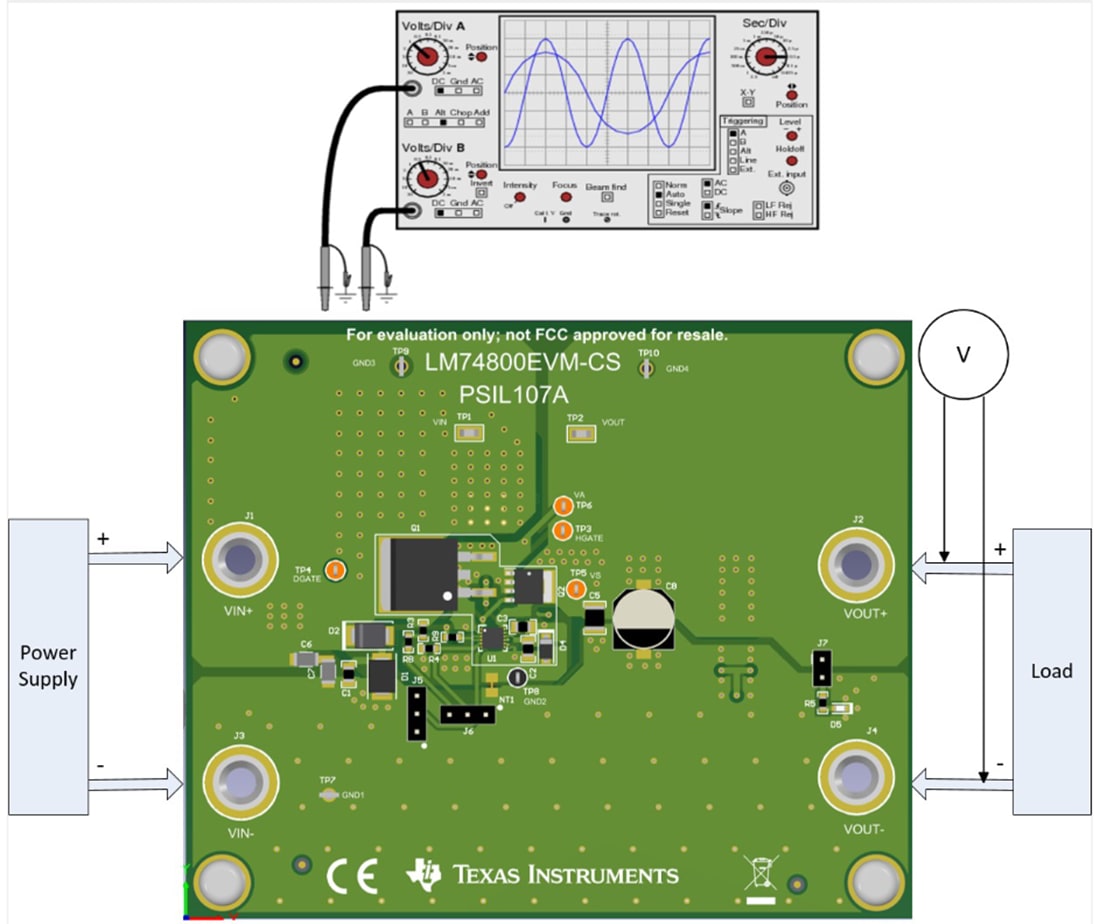

Texas Instruments LM74800EVM-CS 컨트롤러 EVM(평가 모듈)은 설계자가 스위치 출력이 있는 이상적인 다이오드 컨트롤러인 LM74800-Q1의 작동 및 성능을 평가할 수 있도록 지원합니다. LM7480x-Q1은 외부 백-투-백 N-채널 MOSFET을 구동 및 제어하여 전원 경로 온/오프 제어 및 과전압 보호 기능이 있는 이상적인 다이오드 정류기를 에뮬레이션합니다. Texas Instruments LM74800EVM-CS는 공통 소스 토폴로지로 구성된 2개의 백-투-백 N-채널 MOSFET과 함께 LM74800-Q1이 다운스트림 회로에 역 배터리 보호 기능과 함께 200V 비억제 부하 덤프 보호 기능을 제공하는 방법을 시연합니다. 첫 번째 게이트 드라이브 HGATE는 외부 N-채널 MOSFET을 제어하여 출력 전압을 차단하거나 허용되는 안전 수준으로 클램프합니다. 두 번째 게이트 드라이브 DGATE는 다른 외부 N-채널 MOSFET을 제어하여 이상적인 다이오드를 에뮬레이션합니다.
