Texas Instruments LM74680EVM 평가 모듈
Texas Instruments LM74680EVM 평가 모듈은 이상적인 다이오드 브리지 컨트롤러 LM74680의 작동을 평가하도록 구성되었으며 12핀 DRR 패키지로 제공됩니다. LM74680을 사용하면 전압 강하를 낮추고 전력 손실을 줄여 전원 공급 장치 설계를 간소화하고 방열판을 제거하며 PCB 면적을 줄일 수 있습니다.
TI LM74680EVM 평가 모듈을 통해 LM74680으로 구동되는 N 채널 전력 MOSFET이 어떻게 매우 낮은 순방향 전압 다이오드를 에뮬레이션하고 브리지 정류기의 효율을 크게 향상시킬 수 있는지 시연할 수 있습니다.
특징
- AC 정류에 필요한 역전류 차단 기능
- 입력 역방향 배터리 보호
- 브리지 구성에서 외부 N 채널 MOSFET 구동
- 출력 하이 표시용 출력 LED
애플리케이션
- 비디오 초인종
- IP 카메라
- 전원 분배 시스템(24VAC)
관련 컨트롤러
Texas Instruments LM74680 이상적인 다이오드 브리지 컨트롤러
풀 브리지 구성에서 4개의 N채널 MOSFET을 구동하여 전압 을 정류합니다.
레이아웃

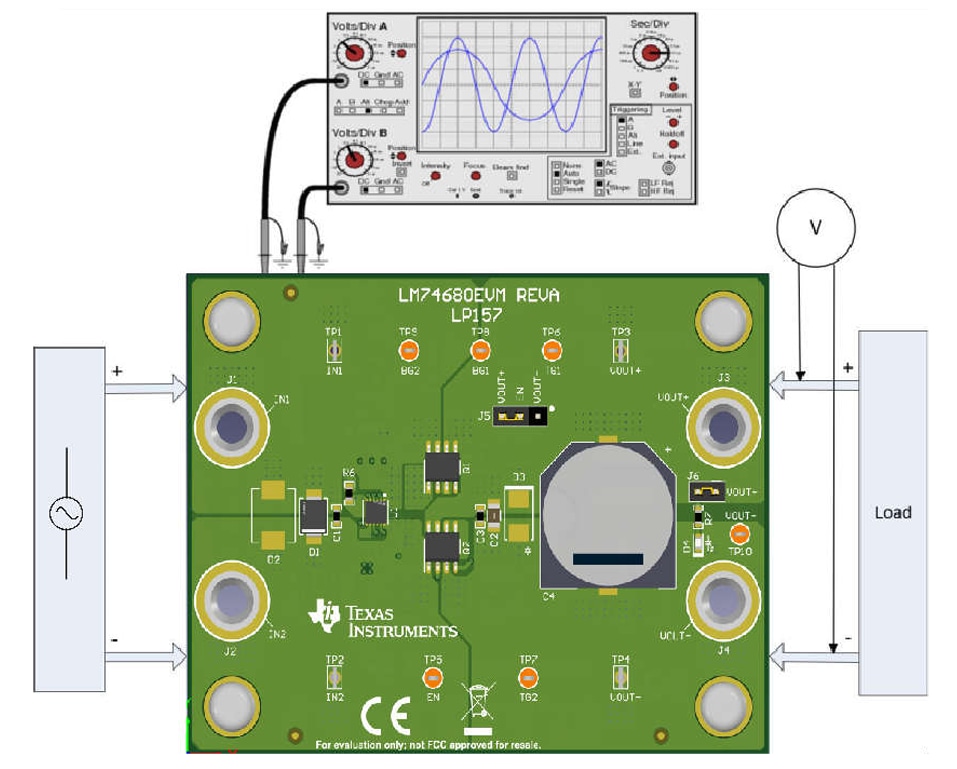

테스트 장비로 설정
