Texas Instruments LM73100 5.5A 아이디얼 다이오드
Texas Instruments LM73100 5.5A 아이디얼 다이오드는 소형 패키지의 고집적 회로 보호 및 전력 관리 솔루션입니다. 이 장치는 매우 적은 수의 외부 구성 요소를 사용하여 여러 보호 모드를 제공합니다. 이 장치는 전압 서지, 역극성, 역전류 및 과도한 돌입 전류에 대한 강력한 보호 기능을 제공합니다. 통합된 백-투-백 FET를 사용하면 출력에서 입력으로의 역전류 흐름이 항상 차단되므로 이 장치는 전력 MUX/ORing 애플리케이션에 적합합니다. 이 장치는 선형 O링 기반 구조를 사용하여 거의 제로의 DC 역전류를 보장하고 최소의 순방향 전압 강하 및 전력 손실로 이상적인 다이오드 동작을 에뮬레이트합니다. 특정 돌입 전류 요구 사항이 있는 애플리케이션에서는 단일 외부 커패시터로 출력 슬루율을 설정할 수 있습니다. 로드 장치는 입력이 조절 가능한 과전압 임계값을 초과할 경우 출력을 차단하여 입력 과전압 조건으로부터 보호됩니다. 또한, Texas Instruments LM73100은 정상 상태 동안 과도 과전류 이벤트에 대한 빠른 트립 응답을 제공합니다.
특징
- 2.7~23V 넓은 작동 입력 전압 범위
- 28V 절대 최대 전압
- 최대 -15V의 네거티브 전압에 견딤
- 낮은 온 상태 저항(ROn=28.4mΩ(표준))의 통합형 백-투-백 FET
- 실제 역방향 전류 차단 기능이 있는 이상적인 다이오드 작동
- 빠른 과전압 보호
- 1.2µs(표준) 응답 시간
- 조절 가능한 OVLO(과전압 록아웃)
- 정상 상태 동안 과도 과전류에 대한 빠른 트립 응답
- 500ns(표준) 응답 시간
- 결함 후 래치 오프
- 아날로그 부하 전류 모니터 출력(IMON)
- 0.5~5.5A 전류 범위
- ±15%(최대) 정확도(IOUT≥1A)
- 조절 가능 UVLO(부족전압 록아웃) 임계값을 제공하는 액티브 하이 활성화 입력
- 조절 가능 출력 슬루율 제어(dVdt)
- 과열 보호
- PGTH(전력 양호 임계값)이 있는 PG(전력 양호) 표시
- 작은 설치 공간(QFN 2mm x 2mm, 0.45mm 피치)
애플리케이션
- 전력 MUX/O링
- 어댑터 입력 보호
- 셋톱박스/스마트 스피커
- USB PD 포트 보호
- PC/노트북/모니터/독
- 전동 공구/충전기
- POS 단말기

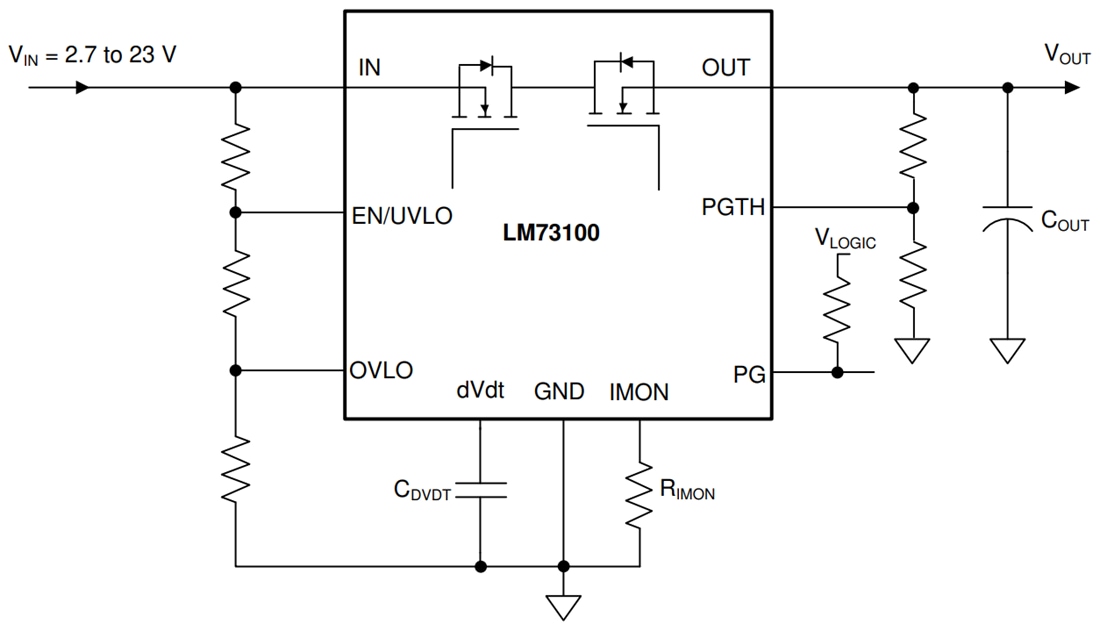

개략도
관련 개발 도구
Texas Instruments LM73100EVM 평가 모듈
LM73100 2.7~23V, 5.5A 아이디얼 다이오드 전원 스위치를 빠르고 쉽게 시연하도록 설계되었습니다.
