Texas Instruments LM7171 전압 피드백 증폭기
Texas Instruments LM7171 전압 피드백 증폭기는 전류 피드백 증폭기의 슬루잉 특성을 가진 고속 전압 피드백 증폭기입니다. 모든 기존 전압 피드백 증폭기 구성에서도 사용할 수 있습니다. LM7171은 +2 또는 -1의 낮은 이득에 대해 안정적입니다. 4,100V/μs에서 매우 높은 슬루율과 200MHz의 넓은 단위 이득 대역폭을 제공하는 동시에 6.5mA의 공급 전류만 소모합니다. HDSL 및 펄스 증폭기와 같은 비디오 및 고속 신호 처리 애플리케이션에 이상적입니다. 100mA 출력 전류를 제공하는 LM7171은 비디오 분배, 변압기 드라이버 또는 레이저 다이오드 드라이버에 사용할 수 있습니다.
±15V 전원 공급 장치에서 작동하므로 큰 신호 변동이 가능하고 보다 우수한 동적 범위와 신호대 잡음비를 제공합니다. LM7171은 낮은 SFDR 및 THD를 제공하므로 ADC/DAC 시스템에 이상적입니다. 또한 LM7171은 휴대용 애플리케이션을 위한 ±5V 작동을 위해 지정 되었습니다. LM7171은 Texas Instruments의 고급 VIP III(수직적으로 통합된 PNP) 보완 바이폴라 프로세스를 기반으로 제작됩니다.
특징
- 사용하기 쉬운 전압 피드백 토폴로지
- 2,400V/μs 매우 높은 슬루율
- 200MHz 넓은 단위 이득 대역폭
- −3dB 주파수(AV = +2)(220MHz)
- 6.5mA 낮은 공급 전류
- 85dB 높은 개방 루프 이득
- 100mA 높은 출력 전류
- ±15V 및 ±5V 작동을 위해 지정
- 방사선 보증과 함께 제공
- 300 Krad(Si) 총 이온화 투여량
- 300 Krad(Si) 무 ELDRS
애플리케이션
- HDSL 및 ADSL 드라이버
- 멀티미디어 방송 시스템
- 전문가용 비디오 카메라
- 비디오 증폭기
- 복사기/스캐너/팩스
- HDTV 증폭기
- 펄스 증폭기 및 피크 감지기
- CATV/광섬유 신호 처리

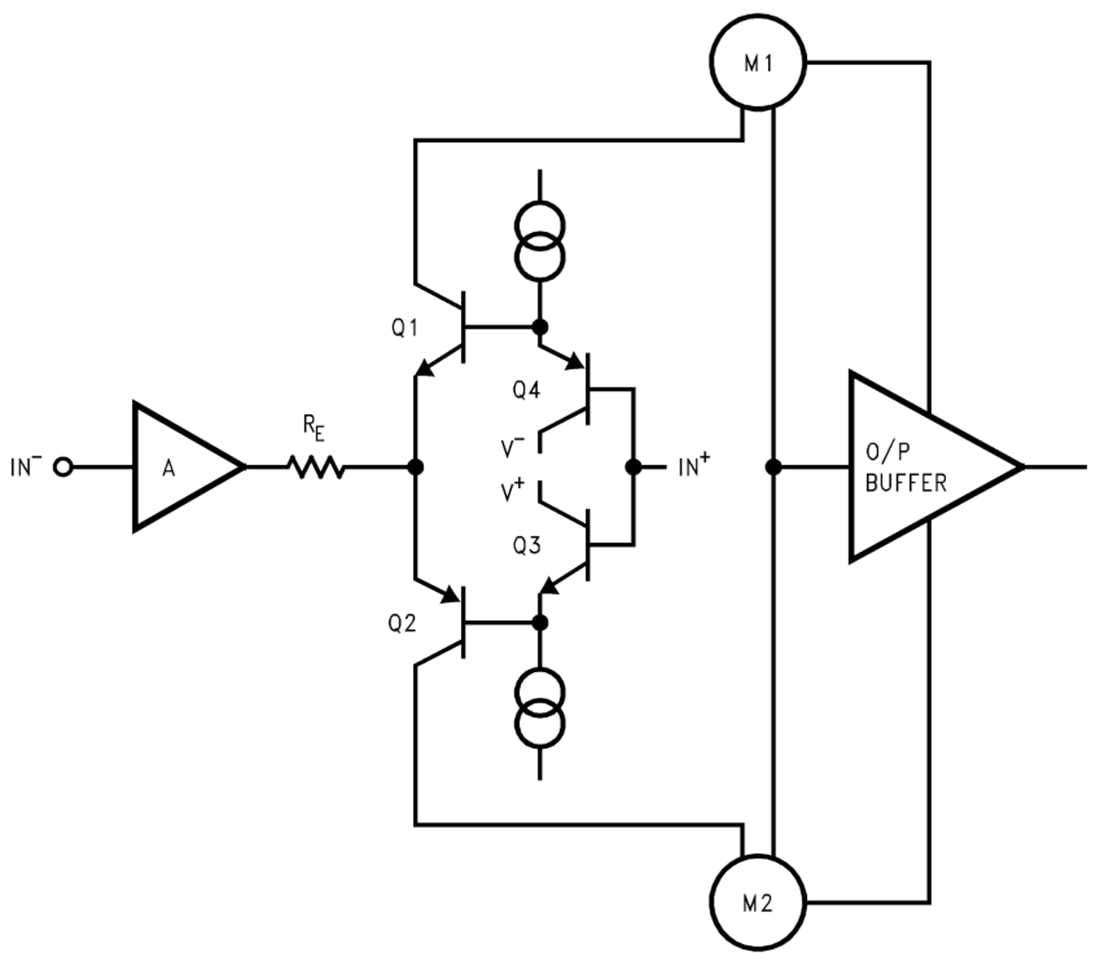

개통도
