Texas Instruments LM5158EVM-FLY 컨버터 평가 모듈

Texas Instruments LM5158EVM-FLY 컨버터 EVM(평가 모듈)은 LM5158의 기능과 성능을 시연합니다. LM5158은 이중 무작위 확산 스펙트럼을 제공하는 2.2MHz의 넓은 VIN 부스트, 플라이백 및 SEPIC 컨버터입니다. 이 평가 모듈은 LM5158을 플라이백 컨버터로 사용하여 3상 인버터 게이트 드라이버 바이어스 전원의 일반적인 애플리케이션을 위해 여러 출력 전압 레일을 생성합니다. Texas Instruments LM5158EVM-FLY의 표준 구성은 8~16V의 입력에서 10V(250mA)의 조정된 출력을 제공하도록 설계되었습니다. 또한 각각 75mA, 75mA 및 150mA에서 3개의 절연 20V 레일을 제공합니다. 스위칭 주파수는 250kHz입니다.

특징

  • 엄격하게 조정된 메인 출력 전압: VO1 = 10V ±1%
  • 교차 조절, 절연 출력 전압 3개
    • VO2 = 20V
    • VO3 = 20V
    • VO4 = 20V
  • 총 정격 부하: 8.5W
    • VO1에서 250mA
    • VO2에서 75mA
    • VO3에서 75mA
    • VO4에서 150mA
  • 피크 효율: 90% 초과
  • 선택적 일시 정지 모드 과부하 보호
  • 스위칭 주파수: 250kHz
  • 2 레이어 PCB, 3.5인치 × 2.3인치

필수 장비

  • 전원 공급 장치
    • 0~16V의 가변 전원과 최소 5A의 소스가 가능한 입력 전압 소스 사용
  • 멀티미터
    • 전압계 1: 비절연형 10V 메인 출력 전압 VO1, TP18(+)에서 TP19(–)까지 연결
    • 전압계 2: 절연형 20V 출력 전압 VO2, TP3(+)에서 TP5(–)까지 연결
    • 전압계 3: 절연형 20V 출력 전압 VO3, TP6(+)에서 TP8(–) 연결
    • 전압계 4: 절연형 20V 출력 전압 VO4, TP12(+)에서 TP13(–)까지 연결
    • 전압계 5: 입력 전압 VI, TP2(+)에서 TP7(–)까지 연결
    • 전류계 1: VO1 메인 출력 전류, 1A를 처리할 수 있어야 함
    • 전류계 2: VO2 출력 전류, 0.5A를 처리할 수 있어야 함
    • 전류계 3: VO3 출력 전류, 0.5A를 처리할 수 있어야 함
    • 전류계 4: VO4 출력 전류, 0.5A를 처리할 수 있어야 함
    • 전류계 5: 입력 전류, 3A를 처리할 수 있어야 함
  • 로드 장치
    • 4개의 출력에 전자 로드 장치, 순수 저항성 로드 장치 또는 두 가지 조합을 사용할 수 있음
    • 각 출력 레일에 전자 로드 장치 사용 가능
    • 전자 로드 장치는 CR(일정 저항) 또는 CC(정전류)가 가능해야 함
    • 20V에서 0.5A를 안전하게 처리해야 함
    • 저항성 로드 장치도 사용할 수 있음
    • 다음과 같이 각 출력에 대한 최대 전력에 해당하는 최소 저항 제한
      • 로드 장치 1: 40Ω 또는 250mA
      • 로드 장치 2: 266.7Ω 또는 75mA
      • 로드 장치 3: 266.7Ω 또는 75mA
      • 로드 장치 4: 133.3Ω 또는 150mA

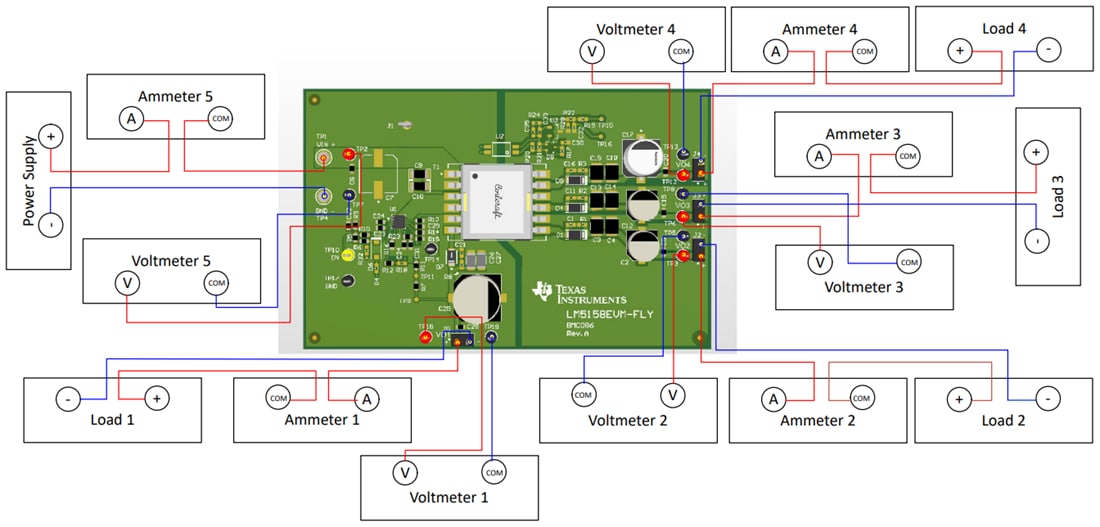

테스트 설정

기계 도면 - Texas Instruments LM5158EVM-FLY 컨버터 평가 모듈
