Texas Instruments LM5158EVM-BST 컨버터 평가 모듈
Texas Instruments LM5158EVM-BST 변환기 EVM(평가 모듈)은 이중 랜덤 확산 스펙트럼을 가진 폭넓은 입력 전압 부스트 변환기인 LM5158 장치의 기능 및 성능을 시연합니다. Texas Instruments LM5158EVM-BST의 표준 구성은 3~9V(6V 미만의 입력에서 0.6A 부하로 감소)의 입력에서 1.2A에서 12V의 조정 출력을 제공하도록 설계되었으며, 스위칭 주파수는 2.1MHz입니다.
특징
- 1%의 정확한 기준 전압으로 12V의 엄격하게 조정된 출력 전압
- 전체 부하에서 92%를 초과하는 높은 변환 효율
- 입력 전압 범위에서 일정한 사이클 바이 사이클 피크 인덕터 전류 제한
- 출력 과전류 보호를 위한 프로그래밍 가능 히컵 모드
- CSS를 사용하여 사용자 조절 가능한 소프트 스타트 시간
- 출력 과전압 보호
- 2.1MHz 스위칭 주파수
- 여러 가지 구성을 테스트하기 위한 다중 바이어스 핀 및 VCC 핀 연결
- VCC에 바이어스 연결
- 외부 전원 공급 장치와 함께 바이어스 제공
- 출력 전압에 의해 바이어스 제공
- 선택 가능한 풀업 소스가 있는 전력 양호(PGOOD) 표시등
- 외부 클록 동기화
- 프로그래밍 가능 이중 랜덤 확산 스펙트럼으로 EMI 감소
필수 장비
- 전원 공급 장치
- 입력 전압 소스(VIN)는 0~10V을 제공할 수 있는 가변 전원이어야 하며 소스는 최소 10A가 되어야 함
- 멀티미터
- 전압계 1
- 입력 전압, VIN+에서 VIN-까지 연결
- 전압계 2
- 출력 전압, VOUT+에서 GND까지 연결
- 전류계 1
- 10A를 처리할 수 있어야 하는 입력 전류(필요에 따라 션트 저항기를 사용할 수 있음)
- 전류계 2
- 2A를 처리할 수 있어야 하는 출력 기전류(필요에 따라 션트 저항기를 사용할 수 있음)
- 전압계 1
- 전자 부하
- 부하는 CR(일정 저항) 또는 CC(정전류)가 가능해야 함
- 12V에서 2A를 안전하게 처리해야 함
- 오실로스코프
- 20MHz 대역폭 및 AC 커플링
- 짧은 접지 리드로 출력 커패시터에서 출력 전압 리플을 직접 측정
- 신호에 연결된 잡음의 가능성으로 인해 리드가 긴 접지 연결을 사용하는 것을 권장하지 않습니다.
- 다른 파형을 측정하기 위해 필요에 따라 오실로스코프를 조절합니다.

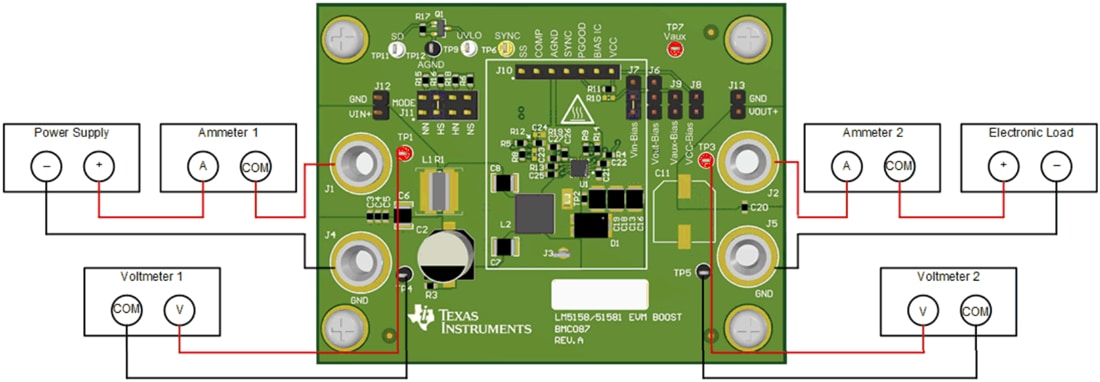

테스트 설정
게시일: 2021-11-09
| 갱신일: 2022-03-11
