Texas Instruments LM5156EVM-BST 컨트롤러 EVM(평가 모듈)
Texas Instruments LM5156EVM-BST 컨트롤러 EVM(평가 모듈)은 LM5156의 기능과 성능을 보여줍니다. LM5156은 넓은 입력, 비동기식 부스트 컨트롤러입니다. 표준 구성은 440kHz로 전환하는 3V ~ 12V의 입력과 3A에서 12V의 조절된 출력을 제공하도록 설계되었습니다. 이 Texas Instruments LM5156EVM-BST 평가 모듈은 사용자가 동일한 모듈에서 다양한 애플리케이션을 평가하기 위해 쉽게 구성할 수 있도록 설계되었습니다. 외부 클록 동기화, 대역 스펙트럼 발진기 디더링, 프로그래밍 가능한 슬로프 보상, 조정 가능한 소프트 스타트, 프로그래밍 가능한 사이클 바이 사이클 전류 한계, 출력 과전압 보호 등의 기능이 포함되어 있습니다.
특징
- 3 V ~ 12 V 입력 전압 범위
- 출력 전압: 3A에서 12V
- 스위칭 주파수: 440kHz
- 내부 확산 스펙트럼 작동
필수 장비
- 입력 전압 소스(V인)가 있는 전력 공급 장치는 0V ~ 20V, 최소 15A와 같은 소스가 가능한 가변 공급 장치이어야 합니다.
- 멀티미터
- 전압계 1: V인 에서 V인 으로 연결된 입력 전압
- 전압계 2: V아웃 에서 GND로 연결된 출력 전압
- 전류계 1: 입력 전류는15A(필요에 따라 션트 저항기를 사용할 수 있음)를 처리할 수 있어야 합니다.
- 전류계 2: 출력 전류는 3A(필요에 따라 션트 저항기를 사용할 수 있음)를 처리할 수 있어야 합니다.
- 전자 부하는 CR(정저항) 또는 CC(정전류) 기능이 있어야 하며 12V, 3A에서 안전하게 처리할 수 있어야 합니다.
- 20MHz 대역폭 및 AC 커플링이 있는 오실로스코프
- 짧은 접지 리드로 출력 커패시터에서 출력 전압 리플을 직접 측정합니다.
- 신호에 연결된 잡음의 가능성으로 인해 리드가 긴 접지 연결을 사용하는 것을 권장하지 않습니다.
- 다른 파형을 측정하기 위해 필요에 따라 오실로스코프를 조절합니다.

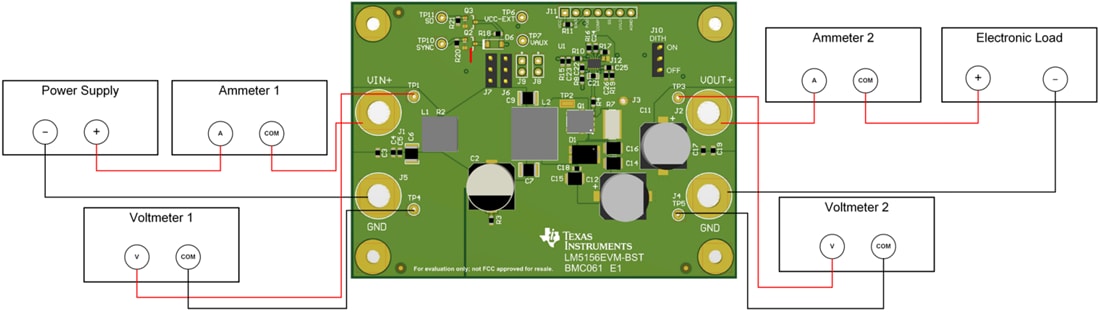

테스트 설정
관련 제품
Texas Instruments LM5156x/LM5156x-Q1 부스트 컨트롤러
피크 전류 모드 제어를 사용하는 넓은 입력 범위(3.5~60V) 컨트롤러.
