Texas Instruments LM25184EVM-S12 변환기 EVM(평가 모듈)
Texas Instruments LM25184EVM-S12 변환기 EVM(평가 모듈)은 넓은 입력 전압 범위를 제공하는 LM25184-Q1 PSR 플라이백 변환기의 성능을 시연하기 위해 설계되었습니다. 이 설계 장치는 설치 공간이 매우 작은 미니어처 크기의 패키지에 구현되어 있습니다. 이 장치는 6~42V의 넓은 입력 전압 범위에서 작동하여 1.5% 이상의 설정점 정확도와 최대 1A 전류로 고정 12V 출력을 제공합니다. Texas Instruments LM25184-Q1은 보조 권선 또는 광커플러 없이 작동하고 1% 보다 우수한 매우 엄격한 출력 전압 조정 기능을 제공합니다. LM25184-Q1은 오류 상황에서 조정기를 보호할 수 있는 완벽한 보호 기능을 제공합니다. 보호 기능에 대한 예로는 전압 저하 상태에서의 올바른 작동을 보장하기 위한 UVLO(부족전압 록아웃), 돌입 전류를 줄이기 위한 프로그래밍 가능 소프트 스타트, 일시 정지 모드 OCP(과전류 보호) 및 열 셧다운 기능을 들 수 있습니다. 정밀 EN(인에이블) 및 출력 전압 TC(열 보상) 기능도 제공됩니다.
특징
- 6 V ~ 42 V 입력 전압 범위
- 12V 1.5% 설정값 정확도의 출력 전압
- 프로그래밍 가능한 입력 전압 UVLO를 용이하게 하는 EN/UVLO에 대한 저항 분배기
- 1A 부하 전류 정격
- 작은 설치 공간으로 완전 조립, 테스트 및 검증된 PCB 레이아웃
애플리케이션
- 자동차 파워트레인 시스템
- 트랙션 인버터 및 모터 드라이브: IGBT 및 SiC 게이트 드라이브 전원 공급 장치
- 서브 AM 대역 자동차 차체 전자장치
- 절연형 필드 송신기 및 필드 액추에이터
- 절연 바이어스 파워 레일
필수 장비
- 전압 소스 - 입력 전압 소스VIN 은 2A를 공급할 수 있는 0~42V 가변 DC 소스여야 합니다.
- 멀티미터
- 전압계 1 – VIN+ ~ VIN 에서 입력 전압 - (전압계를 100MΩ의 입력 임피던스로 설정)
- 전압계 2 – VO + ~ VO-에서 출력 전압(전압계를 100MΩ의 입력 임피던스로 설정)
- 전류계 1- 입력 전류(전류계를 1초 개구 시간으로 설정)
- 전류계 2- 출력 전류(전류계를 1초 개구 시간으로 설정)

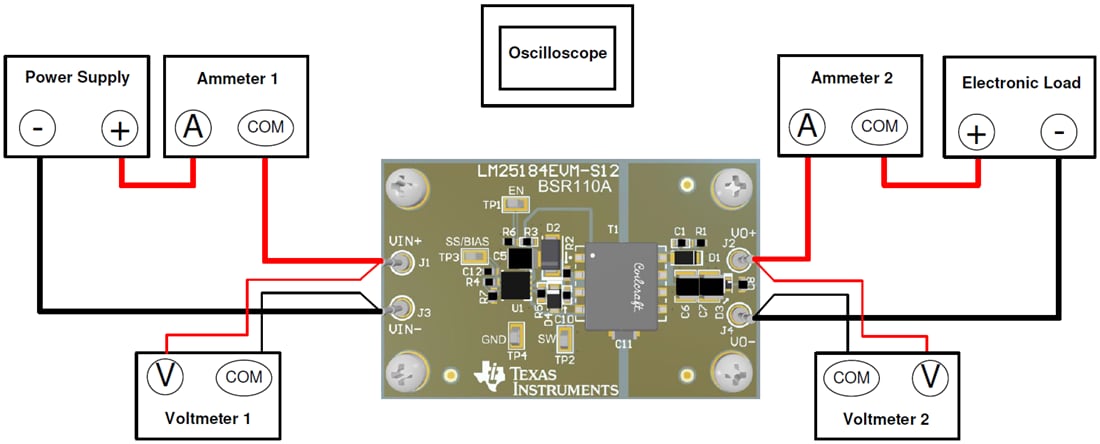

테스트 설정
