Texas Instruments LM25149-Q1EVM-2100 컨트롤러 평가 모듈
Texas Instruments LM25149-Q1EVM-2100 컨트롤러 EVM(평가 모듈)은 LM25149-Q1 고성능 자동차용 동기식 벅 DC/DC 벅 컨트롤러의 성능을 시연하도록 설계되었습니다. 5.5~36V의 넓은 입력 전압 범위에서 작동하여 1% 이상의 설정값 정확도와 최대 8A 출력 전류로 고정 5V 출력을 제공합니다. Texas Instruments LM25149-Q1은 고급 EMI 성능과 초저 IQ를 제공합니다. 조정기는 결함 조건 동안 부족전압 록아웃, 내부 소프트 스타트, 히컵 모드 과전류 보호 및 과열 차단 기능을 갖추고 있습니다. 오픈 드레인 PGOOD 표시기 및 SYNC IN/SYNC OUT 기능도 제공됩니다.
특징
- 5.5~36V 입력 전압 범위
- 5V 출력 전압(설정값 정확도: 1%)
- 고급 EMI 완화를 위한 이중 랜덤 확산 스펙트럼 및 액티브 EMI 필터링
- 8A 정격 부하 전류
- 초저 IQ
- 작은 설치 공간으로 완벽하게 조립, 테스트 및 검증된 PCB 레이아웃
필수 장비
- 전압 소스
- 0~40V 및 12A를 공급할 수 있는 입력 전압 소스 사용
- 멀티미터
- 전압계 1
- 입력 전압(VIN+~VIN-)
- 전압계를 100MΩ의 입력 임피던스로 설정
- 전압계 2
- 출력 전압(VOUT~GND)
- 전압계를 100MΩ의 입력 임피던스로 설정
- 전류계 1
- 입력 전류 - 전류계를 1초 개구 시간으로 설정
- 전류계 2
- 출력 전류 - 전류계를 1초 개구 시간으로 설정
- 전압계 1
- 전자 부하
- 부하는 12V에서 0~10Adc가 가능한 전자 CR(정저항) 또는 CC(정전류) 모드 부하여야 함
- 무부하 입력 전류 측정을 위해 약간의 잔류 전류가 발생할 수 있으므로 전자 로드 장치를 분리해야 함
- 오실로스코프
- 범위를 20MHz 대역폭 및 AC 커플링으로 설정한 상태에서, 일반적으로 스코프 프로브와 함께 제공되는 짧은 접지 리드를 사용하여 출력 커패시터에서 직접 출력 전압 리플을 측정
- 오실로스코프 프로브 팁을 출력 커패시터의 포지티브 단자에 배치하고, 접지를 통해 프로브의 접지 배럴을 커패시터의 네거티브 단자로 유지
- 큰 접지 루프에서 추가적인 잡음이 발생할 수 있으므로 TI는 긴 리드 접지 연결을 사용하는 것을 권장하지 않음
- 다른 파형을 측정하기 위해 필요에 따라 오실로스코프 조절
애플리케이션
- 고전류 자동차용 전자 시스템
- ADAS 및 차체 전자 장치
- 인포테인먼트 시스템 및 계측 클러스터
- 자동차 HEV/EV 파워트레인 시스템

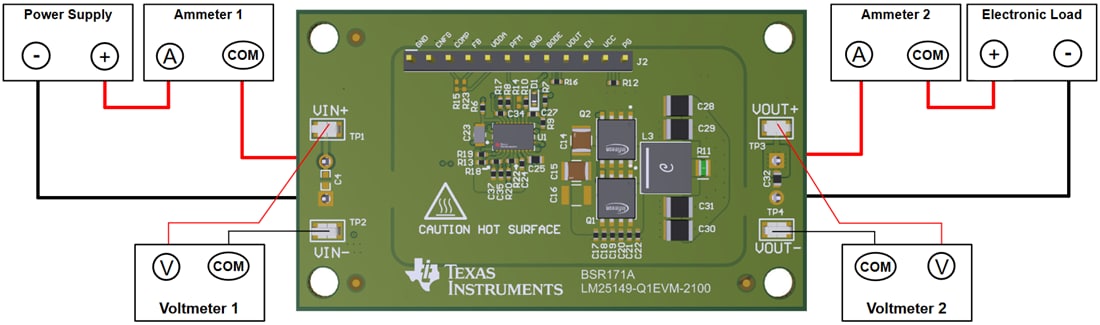

테스트 설정
