Texas Instruments LM2105EVM 드라이버 EVM(평가 모듈)
Texas Instruments LM2105EVM 드라이버 EVM(평가 모듈)은 주로 LM2105 성능을 평가하도록 설계되었습니다. LM2105는 2개의 N-채널 MOSFET을 구동하기 위한 0.5A 피크 소스와 0.8A 싱크 전류를 가진 105V 부트 전압, 하이 측, 로우 측 드라이버입니다. 동일한 보드를 사용하여 지원되는 패키지의 다른 핀-핀 호환 부품을 평가할 수 있습니다. LM2105는 게이트 구동 신호의 신뢰할 수 있는 타이밍을 위해 드라이버 출력의 하이 측 및 로우 측 상승 및 하강 에지 사이에 일치하는 낮은 전파 지연을 제공합니다.
Texas Instruments LM2105EVM은 LM2105를 평가하고 이를 데이터시트 매개변수와 비교하거나 소스 및 싱크 게이트 저항 유연성을 제공하는 전력 장치에 외부적으로 연결할 수 있습니다. LM2105EVM 평가 보드는 표면 실장 테스트 포인트를 사용하여 INL, INH, GVDD 및 BST 입력에 연결할 수 있습니다. LM2105를 조사하기 위해 다양한 다른 테스트 포인트를 사용할 수 있습니다. 입력 바이어스는 BST-SH 하이 측 바이어스를 GVDD에서 공급하도록 구성되어 있으며 BST-SH를 직접 제공하기 위해 추가적인 외부 바이어스를 추가할 수 있습니다. 하이 측 및 로우 측 드라이버 출력 반환은 LM2105 SH 네거티브 전압 기능을 평가할 수 있도록 SH 및 GND에서 각각 분리됩니다.
특징
- LM2105 게이트 드라이브의 저전압 기능을 위한 평가 모듈
- 5~18V VCC 전력 공급 범위
- 바이어스 전원 바이패스 캡, 게이트 드라이브 저항 선택에 최적화된 PCB 레이아웃
- TTL 및 CMOS 호환 입력
- 용량성 부하, 외부 게이트 드라이브 레지스터 및 게이트 드라이브 네트워크 평가용 다이오드
- 대부분의 데이터시트 매개변수를 신속하게 확인 가능
- 테스트 포인트를 통해 LM2105의 모든 키 핀 프로빙 가능
필수 장비
- 전원 공급 장치
- 전압 및 전류가 20V 및 1A를 초과하는 DC 전원 공급 장치(예: Agilent E3634A)
- 함수 발생기
- 10MHz 이상의 2채널 함수 발생기(예: Tektronics AFG3252)
- 디지털 멀티미터
- 전압 및 전류가 25V 및 1A를 초과하는 DMM(예: Fluke 187)
- 오실로스코프
- 500MHz 이상의 대역폭을 가진 4채널 오실로스코프(예: DPO 7054)

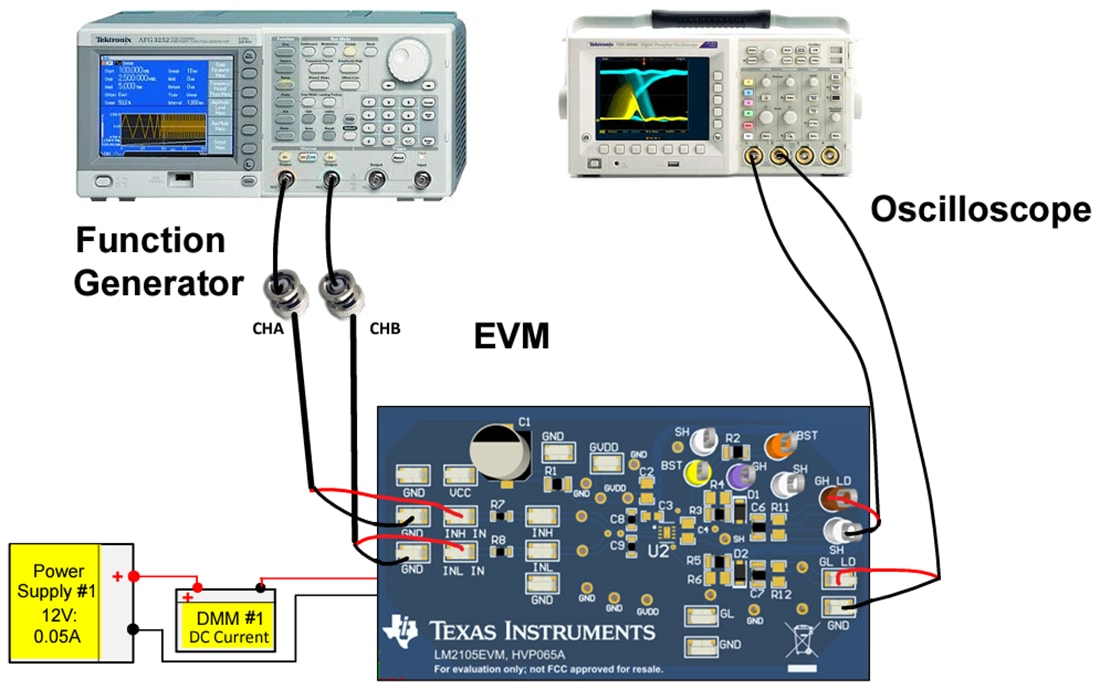

벤치 설정
