Texas Instruments LM2104 하프 브리지 게이트 드라이버
Texas Instruments LM2104 하프 브리지 게이트 드라이버는 동기식 벅 또는 하프 브리지 구성에서 하이 측 및 로우 측 N채널 MOSFET을 모두 구동하도록 설계되었습니다. 이 게이트 드라이버는 GVDD에서 8V 일반 저전압 차단, BST에서 107V 절대 최대 전압, SH에서 –19.5V 최대 음의 과도 전압 처리를 보여줍니다. LM2104 드라이버는 475ns의 일반적인 고정 내부 데드 타임, 115ns의 일반적인 전파 지연 및 내장된 교차 전도 방지 기능을 제공합니다. 이 소형 고전압 게이트 드라이버는 산업 표준 핀아웃과 호환되는 8핀 SOIC 패키지로 제공됩니다. 일반적인 응용 분야에는 BLDC(브러시리스 DC) 모터, PMSM(영구 자석 동기 모터), 서보/스테퍼 모터 드라이브, 무선 진공 청소기, E-자전거, E-스쿠터 및 배터리 테스트 장비가 포함됩니다.
특징
- 하프 브리지 구성으로 2개의 N채널 MOSFET 구동
- 8V 표준 저전압 잠금(GVDD)
- 475ns 표준 고정 내부 데드 타임
- 115ns의 표준 전파 지연
- -19.5V 절대 최대 네거티브 과도 전압 처리(SH)
- 107V 절대 최대 전압(BST)
- 0.5A/0.8A 피크 소스/싱크 전류
- 교차 전도 방지 기능 내장
- 셧다운 로직 입력 핀 SD
- 단일 입력 핀 IN
애플리케이션
- BLDC(브러시리스 DC) 모터
- 서보 및 스테퍼 모터 드라이브
- 무선 정원 및 전동 공구
- 무선 진공청소기
- 배터리 검사 장비
- 전기자전거 및 전기스쿠터
- 오프라인 UPS(무정전 전원 공급 장치)
- PMSM(영구자석 동기 모터)
- 범용 MOSFET 또는 IGBT 드라이버
기능 블록 선도

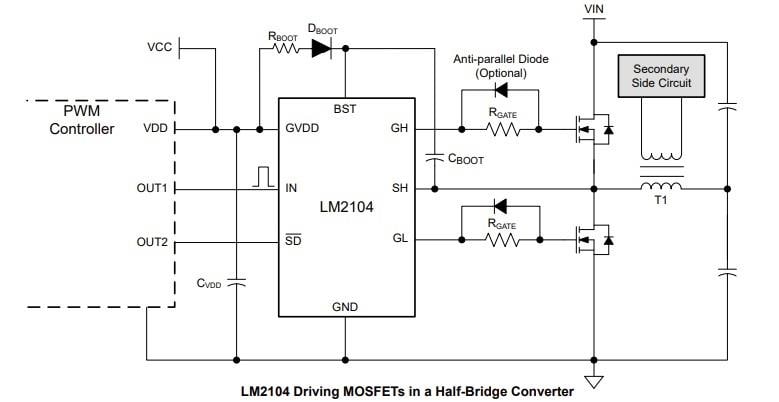

일반 애플리케이션 회로
게시일: 2024-01-09
| 갱신일: 2024-01-24
