Texas Instruments IWRL6432FSPEVM 센서 평가 모듈(EVM)
Texas Instruments IWRL6432FSPEVM 센서 평가 모듈(evm)은 온 보드 FR4 기반 안테나가 있는 IWRL6432 장치를 기반으로 하는 폼 팩터가 최적화 되고 사용하기 쉬운 60 GHz mmWave 센서 평가 키트 입니다. 이 보드는 근접 감지를 가능하게 하고 UART 인터페이스와 3.3 V 전원 입력을 통해 포인트 클라우드 데이터에 대한 접근을 제공합니다. USB-UART 컨버터 보드를 사용하여 USB를 통해 데이터에 접근하고 보드에 전력을 공급하여 PC에서 Texas Instruments IWRL6432FSPEVM에 연결할 수 있습니다. 이 보드는 키트와 함께 제공되지 않으며 별도로 주문할 수 있습니다(410-212). MmWave 소프트웨어 개발 키트 MMWAVE-L-SDK 및 레이더 툴박스를 포함한 MMWAVE-L-SDK 도구, 데모 및 소프트웨어는 이 키트를 지원합니다.
특징
- 57 GHz-64 GHz mmWave 센서
- FR4 기반 PCB 기판
- 120 ° 방위각 시야(FoV) 및 80 ° 고도 FoV가 있는 수신(RX) 및 송신(TX) 안테나 4 개
- 비용 최적화된 PCB 규칙에는 제조 비용 절감, 마이크로 바이어스 없음, 통과만 가능, BGA 패드에 바이어스 없음
- 전력 최적화 토폴로지를 위한 1.8 V 및 1.2 V 레일을 제공하는 온보드 DC-DC
애플리케이션
- 산업용 애플리케이션
- 자동 도어 및 게이트, 모션 감지기, 점유 감지(사람 추적, 인원수 카운트)
- 비디오 초인종, IP 네트워크 카메라, 자동 온도 조절 장치
- 에어컨, 냉장고 및 냉동고, 진공 로봇
- 잔디깎는 기계, 홈 시어터, PC 또는 노트북
- 휴대용 전자 기기, TV, 태블릿, 이어폰, 스마트 워치, 게임, 홈 시어터 및 엔터테인먼트
- 교통 교차로 모니터링, 제스처 감지, 근접 감지
키트 구성품
- IWRL6432FSP 평가 보드
- 브레이크아웃 보드
- 빠른 시작 가이드
블록 선도

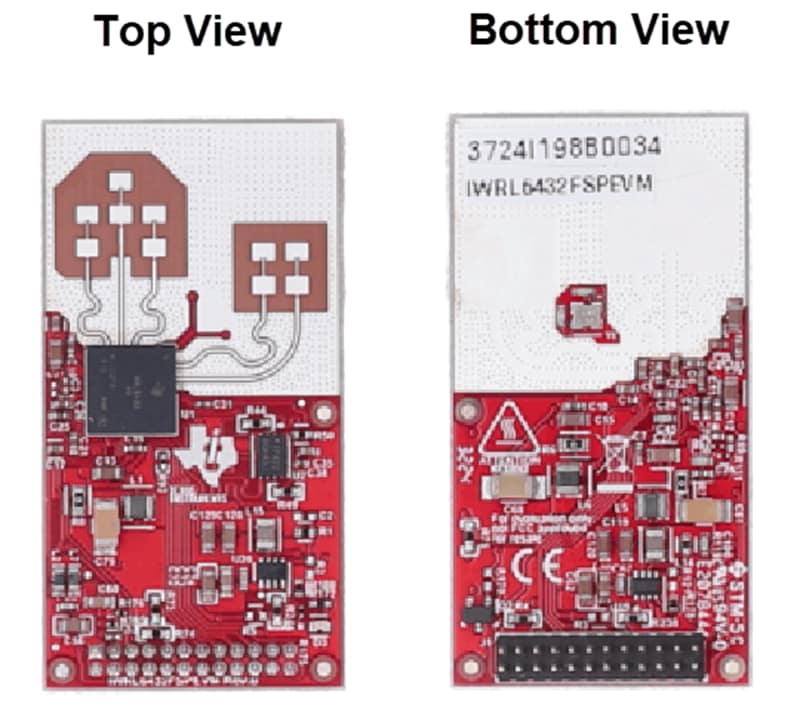

보드 레이아웃
관련 mmWave 레이더 센서
Texas Instruments IWRL6432 산업용 mmWave 레이더 센서
FMCW 레이더 기술을 기반으로 하며 57 GHz~63.9 GHz 대역에서 작동할 수 있습니다.
