Texas Instruments IWR1642 76-81GHz mmWave 센서는 최대 4GHz 연속 처프로 76~81GHz 대역에서 작동할 수 있는 FMCW 레이더 기술 기반의 통합 단일 칩 mmWave 센서입니다. 이 장치는 TI의 저전력 45nm RFCMOS 공정을 통해 제작되며, 이 솔루션을 사용하면 극히 작은 폼 팩터에서 전례 없는 수준의 집적도를 실현할 수 있습니다. IWR1642는 빌딩 자동화, 공장 자동화, 드론, 자재 관리, 교통 모니터링 및 감시와 같은 산업 응용 분야에서 저전력, 자체 모니터링 방식, 초고도의 정확도를 지닌 레이더 시스템에 이상적인 솔루션입니다. IWR1642는 내장형 PLL 및 A2D 컨버터가 있는 2TX, 4RX 시스템의 모놀리식 구현을 포함합니다. 또한, 이 센서는 DSP 서브시스템도 통합하고 있는데, RF 신호 처리를 위한 TI의 고성능 C674x DSP를 탑재하고 있습니다. 이 장치는 프런트 엔드 구성, 제어 및 보정을 담당하는 ARM R4F 기반 프로세서 서브시스템을 포함합니다. 간단한 프로그래밍 모델 변경을 통해 다중 모드 센서를 구현하기 위한 동적 재구성의 가능성으로 폭넓고 다양한 센서를 구현할 수 있습니다.

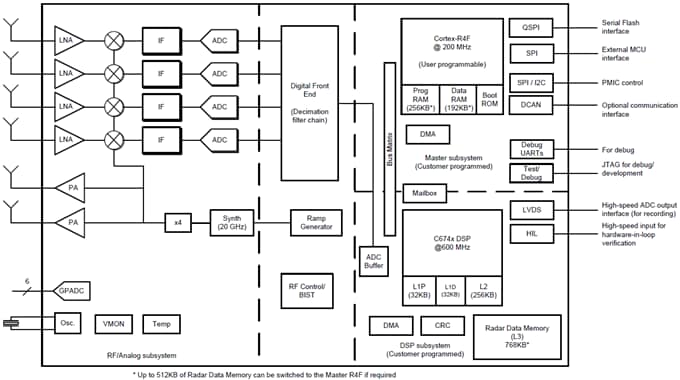

특징
FMCW 송수신기
통합형 PLL, 송신기, 수신기, 베이스밴드 및 A2D
4GHz의 연속 대역폭으로 76~81GHz의 유효 범위
수신 채널 4개
송신 채널 2개
분수형 N PLL 기반의 극히 정확한 처프(타이밍) 엔진
TX 전력: 12dBm
RX 잡음 지수
15dB(76~77GHz)
16dB(77~81GHz)
1MHz에서의 위상 잡음
–94dBc/Hz(76~77GHz)
–91dBc/Hz(77~81GHz)
내장형 보정 및 자체 테스트(모니터링)
ARM® Cortex®-R4F 기반 무선 제어 시스템
내장형 펌웨어(ROM)
주파수 및 온도에 대한 자체 보정 시스템
FMCW 신호 처리용 C674x DSP
온칩 메모리: 1.5MB
물체 감지용 Cortex-R4F 마이크로컨트롤러 및 인터페이스 제어
자율 모드(QSPI 플래시 메모리에서 사용자 애플리케이션 로드) 지원
통합 주변기기
내부 메모리(ECC 포함)
최대 6개의 ADC 채널
최대 2개의 SPI 채널
최대 2개의 UART
CAN 인터페이스
I2C
GPIO
원시 ADC 데이터 및 디버그 계측용 2레인 LVDS 인터페이스
IWR1642 고급 기능
호스트 프로세서의 개입이 없는 임베디드 자체 모니터링
복잡한 베이스밴드 아키텍처
임베디드 간섭 감지 기능
전력 관리
향상된 PSRR을 위한 내장형 LDO 네트워크
I/O가 이중 전압 3.3V/1.8V 지원
클록 소스
40 및 50MHz에서 외부 발진기 지원
40 및 50MHz에서 외부 구동 클록(구형파/정현파) 지원
손쉬운 하드웨어 설계
간편한 조립 및 저가형 PCB 설계를 위한 0.65mm 피치, 161핀 10.4mm × 10.4mm 플립 칩 BGA 패키지
