Texas Instruments ISOW774x/ISOW774x-Q1 쿼드 채널 디지털 아이솔레이터
Texas Instruments ISOW774x/ISOW774x-Q1 쿼드 채널 디지털 아이솔레이터는 낮은 방출을 생성하는 통합 고효율 전력 변환기로 갈바닉 절연됩니다. 집적 DC-DC 컨버터는 최대 550mW의 절연 전력을 지원하므로 공간 제약이 있는 절연 설계에서 별도의 절연 전력 공급 장치가 필요하지 않습니다. TI ISOW774x/ISOW774x-Q1 쿼드 채널 디지털 절연기는 CMOS 또는 LVCMOS 디지털 I/O를 절연하면서 높은 전자기 내성을 특징으로 합니다. 이 아이솔레이터는 UART, SPI, RS-485, RS-232, CAN 또는 기타 회로와 같은 데이터 버스의 잡음 전류가 국부 접지로 들어와 민감한 회로를 간섭하거나 손상시키는 것을 방지하는 데 도움이 됩니다. ISOW774x/ISOW774x-Q1는 20핀 SOIC 와이드 바디(SOIC-WB) DFM 패키지로 제공되며 –40°C~+125°C의 넓은 주변 작동 온도 범위에서 작동할 수 있습니다.
특징
- 자동차 애플리케이션에 대한 인증을 받음
- 다음 결과를 제공하는 것으로 AEC-Q100 인증 받음:
- 장치 온도 등급 1: -40~+125°C 주변 온도 범위
- 저방출, 저잡음 집적 DC-DC 컨버터
- 2 레이어 보드에서 5dB 이상의 마진으로 CISPR 32 및 EN 55032 등급 B를 충족하도록 최적화된 방출
- 저잡음 성능을 가능하게 하는 25MHz의 저주파 전력 컨버터
- 24mV의 낮은 출력 리플
- 고효율 출력 전력
- 46% 효율(최대 부하)
- 최대 0.55W의 출력 전력
- 5%의 VISOOUT 정확성
- 5V~5V: 최대 사용 가능한 부하전류 = 110mA
- 5~3.3V: 최대 사용 가능한 부하 전류 = 140mA
- 3.3~3.3V: 최대 사용 가능한 부하 전류 = 60mA
- 채널 절연기용 및 전력 컨버터용의 독립적인 전원 공급 장치
- 1.71V~5.5V의 로직 공급 장치(VIO)
- 3V~5.5V의 전력 컨버터 공급 전압(VDD)
- 100Mbps 데이터 속도
- 강력한 EMC(전자기 적합성)
- 시스템 레벨 ESD, EFT 및 서지 내성
- ±8kV 절연 장벽에서 접촉 방전 보호(IEC 61000-4-2)
- 강화 및 기본 절연 옵션
- 100kV/µs(표준)의 높은 CMTI
- 안전 관련 인증 (예정):
- DIN VDE V 0884-11:2017-01에 따른 VDE 강화 및 기본 절연
- UL 1577 구성 요소 인증 프로그램
- IEC 62368-1, IEC 61010-1, IEC 60601-1, GB 4943.1-2011 인증
- 확장된 온도 범위 -40~+125°C
- 20핀 와이드 바디 SOIC 패키지
애플리케이션
- 공장 자동화
- 모터 제어
- 그리드 인프라
- 의료 장비
- 테스트 및 측정
비디오

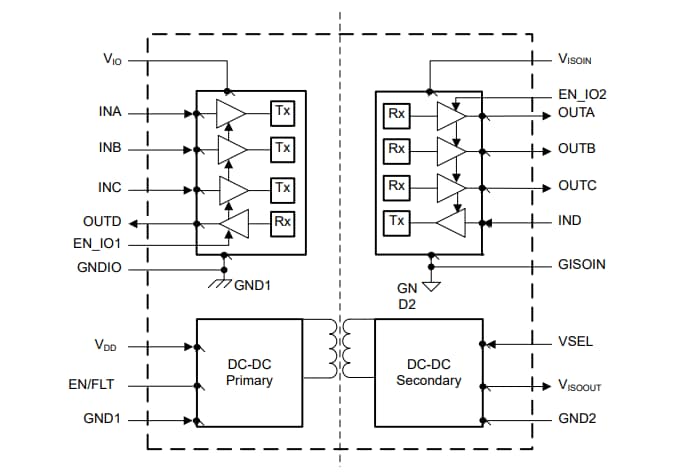

개략도
데이터시트
관련 평가 모듈
Texas Instruments ISOW-ADAPTER-EVM 디지털 아이솔레이터 EVM
ISOW784x에서 ISOW774x로 디지털 아이솔레이터를 쉽게 평가할 수 있는 어댑터 PCB입니다.
Texas Instruments ISOW7741DFMEVM 평가 모듈
ISOW774x를 쉽게 시연하도록 설계되었으며 20핀 WB SOIC 패키지(패키지 코드-DFM)로 제공됩니다.
