Texas Instruments ISO774x/ISO774x-Q1 4중 채널 디지털 아이솔레이터

Texas Instruments ISO774x/ISO774x-Q1 4중 채널 디지털 아이솔레이터

Texas Instruments ISO774x/ISO774x-Q1 4중 채널 디지털 아이솔레이터는 UL 1577에 따라 5,000VRMS(DW 패키지) 및 2,500VRMS(DBQ 패키지) 절연 등급을 갖는 고성능의 4중 채널 디지털 아이솔레이터입니다. 이 장치는 VDE, CSA, TUV 및 CQC 표준에 따른 강화된 절연 등급을 갖습니다. 이 장치는 CMOS 또는 LVCMOS 디지털 I/O를 분리하는 동안 높은 전자기 면역성과 낮은 소비 전력에서 낮은 방출률을 제공합니다. 개별 분리 채널에는 실리콘 이산화물(SiO2) 절연 차단 장치에 의해 분리된 로직 입력 및 출력 버퍼가 있습니다. 이 채널은 다중 마스터 구동 응용 기기에 높은 임피던스로 관련 출력을 공급하고 소비 전력을 낮추는 데 사용 가능한 인에이블 핀과 함께 제공됩니다. ISO7740/ISO7740-Q1 장치의 같은 방향에는 총 4개의 채널이 있고 ISO7741/ISO7741-Q1 장치에는 3개의 순방향 채널 및 1개의 역방향 채널이 있으며 ISO7742/ISO7742-Q1 장치에는 2개의 순방향 채널 및 2개의 역방향 채널이 있습니다. ISO774x/ISO774x-Q1 장치는 자동차 애플리케이션에 대해 AEC-Q100 인증을 받았습니다.

특징
  • 신호 처리 속도: 최대 100Mbps
  • 넓은 전압 범위: 2.25V~5.5V
  • 2.25~5.5V에 이르는 레벨 변환
  • 기본 출력 높음 및 낮음 옵션
  • 넓은 온도 범위: –55°C~125°C
  • 낮은 소비전력, 1Mbps에서 채널당 일반적으로 1.5mA
  • 낮은 전파 지연: 일반적으로 10.7ns(5V 공급 전압)
  • 높은 CMTI: ±75kV/µs(일반)
  • 강력한 전자기 적합성(EMC)
  • 시스템 레벨 ESD, EFT 및 서지 내성
  • 낮은 방출률
  • 격리 장벽 수명: 40년 이상
  • 넓은 SOIC(DW-16) 및 QSOP(DBQ-16) 패키지 옵션
  • 안전 관련 인증
    • DIN V VDE V 0884-10(VDE V 0884-10): 2006-12
    • UL 1577 구성 요소 인증 프로그램
    • CSA 구성 요소 수락 고지 5A, IEC 60950-1, IEC 60601-1 및 IEC 61010-1 최종 장비 표준
    • GB4943.1-2011에 따른 CQC 승인
    • EN 60950-1 및 EN 61010-1에 따른 TUV 인증
    • 모든 인증 예정
응용 분야
  • 산업 자동화
  • 모터 제어
  • 전원 공급 장치
  • 태양광 인버터
  • 의료 장비
  • 하이브리드 전기 자동차

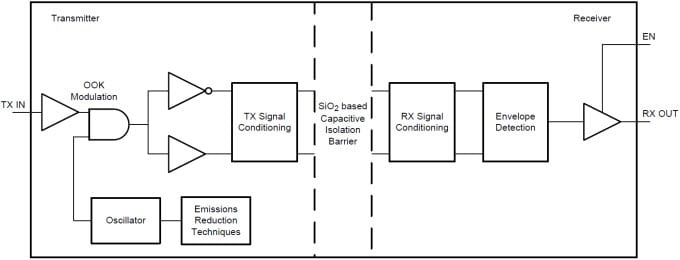

기능 블록 선도
기능 블록 선도
개발 도구
ISO7741EVM 디지털 아이솔레이터 평가 모듈(EVM)

Texas Instruments ISO7741EVM 디지털 아이솔레이터 평가 모듈(EVM)은 ISO7741을 평가하는 데 사용합니다. ISO7741은 Wide Body SOIC 패키지에 넣어 제공하는 고성능의 강화된 4중 채널 디지털 아이솔레이터입니다. 이 평가 모듈에는 외부 구성 요소를 최소화한 상태에서 장치를 평가할 수 있는 충분한 테스트 지점과 점퍼 옵션이 구비되어 있습니다. 이 평가 모듈은 16핀 SOIC 패키지에 넣어 제공하는 TI의 3중 또는 4중 채널 디지털 아이솔레이터를 모두 평가하도록 재구성할 수 있습니다.
ISO7741DBQEVM 평가 모듈(EVM)

Texas Instruments ISO7741DBQEVM 평가 모듈(EVM)은 고성능의 강화된 4중 채널 디지털 아이솔레이터 ISO7741의 평가에 사용됩니다. 이 평가 모듈은 16핀 SSOP 패키지에 넣어 제공하는 TI 3중 또는 4중 채널 디지털 아이솔레이터의 평가를 지원합니다. 이 평가 모듈에는 외부 구성 요소를 최소화한 상태에서 장치를 평가할 수 있는 충분한 테스트 지점과 점퍼 옵션이 구비되어 있습니다.
