Texas Instruments ISO5452/ISO5452-Q1 절연
IGBT 게이트 드라이버

Texas Instruments의 ISO5452/ISO5452-Q1은 IGBT 및 MOSFET 용 절연 게이트 드라이버로, 5.7kV_RMS, 2.5A 소스 전류 및 5A 싱크 전류 같은 특징이 있습니다. 입력부는 2.25~5.5V 단일 전원 장치로 작동합니다. 출력부는 15V(최소)부터 30V(최대)의 공급 범위를 허용합니다. 상호 보완적인 CMOS 입력 2개가 게이트 드라이버의 출력 상태를 제어합니다. 전달 시간이 76나노 초로 짧아 출력 단계를 정확하게 제어합니다. 일반적으로 산업용 모터 제어 드라이브 및 전력 모듈, 태양광 인버터, HEV 및 EV 전력 모듈 및 유도 가열에 활용할 수 있습니다. ISO5452-Q1 소자는 자동차 전장용 AEC-Q100 인증을 취득했습니다.

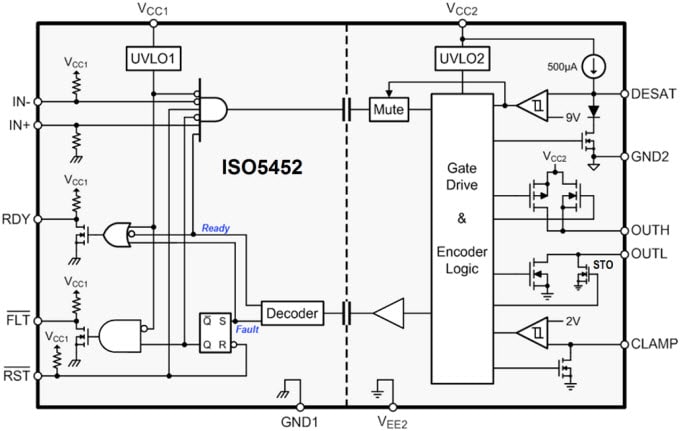

특징

V_CM = 1500V에서 CMTI(일반 모드 과도 내성) 최소 50kV/μs 및 일반적으로 100kV/µs
분할 출력으로 피크 소스 전류 2.5A, 피크 싱크 전류 5A
짧은 전파 지연 시간: 76ns(일반), 110ns(최대)
액티브 밀러 클램프 2A
출력 단락 클램프
단락 중 STO(소프트 턴오프)
포화 상태가 감지되면 고장 경고가 FLT로 전달되며 RST를 통해 재설정
UVLO(저전압 차단)의 RDY 핀 표시 기능으로 입출력 제어
전력 저공급 또는 부동 입력인 경우 능동 출력 풀-다운 및 기본 저출력
입력 공급 전압: 2.25~5.5V
출력 드라이버 공급 전압: 15~30V
CMOS 호환 가능 입력
20ns보다 짧은 입력 펄스 및 잡음 전달 거부
작동 온도: -40~125°C 주변 온도

서지 내성 10000V_PK(IEC 61000-4-5 부합)
안전 및 규제 인증
- DIN V VDE V 0884-10(VDE V 0884-10):2006-12에 따라 8000V_PK V_IOTM 및 1420VPK V_IORM 기본 절연
- UL 1577에 따라 분당 5700V_RMS 절연
- CSA Component Acceptance Notice 5A, IEC 60950-1, IEC 60601-1 및 IEC 61010-1 End Equipment Standards
- GB4943.1-2011에 따라 CQC 인증
- 모든 인증 계획 중

응용 분야

절연 IGBT 및 MOSFET 드라이브
산업용 모터 제어 드라이브
산업용 전원 장치
태양광 인버터
HEV 및 EV 전력 모듈
유도 가열

ISO5852SEVM 강화 절연 IGBT 게이트 드라이버 EVM

Texas Instruments의 ISO5852SEVM 강화된 절연 IGBT 게이트 드라이버 평가 모듈은 ISO5852S의 기능을 평가하기 위해 설계되었습니다. 이에 따라 설계자는 표준 TO-247 또는 TO-220 패키지에서 1nF 부하를 미리 붙이거나 설치하는 IGBT를 이용해 장치의 AC 및 DC 성능을 평가할 수 있습니다.

특징

강화 절연 IGBT 게이트 드라이버, 소스 전류 2.5A, 싱크 전류 5A
전달 시간이 76나노 초로 짧아 출력 단계를 정확하게 제어
입력부는 2.25~5.5V 단일 전원 장치로 작동
출력부는 15V(최소)부터 30V(최대)의 공급 범위 허용
액티브 밀러 클램프 2A, 출력 단락 클램프, FLT에 포화 감지 신호가 전달되면 고장 경고 발생, UVLO(저전압 차단)의 RDY 핀 표시 기능으로 입출력 제어
