Texas Instruments INA293/INA293-Q1 전류 감지 증폭기
Texas Instruments INA293/INA293-Q1 고정밀 전류 감지 증폭기는 –4~110V 범위에서 션트 저항기의 전압 강하를 측정합니다. 네거티브 공통 모드 전압은 하프 브리지 애플리케이션에서 재순환 전류를 정밀하게 측정할 수 있도록 접지 이하의 전압에서 작동할 수 있도록 합니다. 낮은 오프셋 전압, 작은 이득 오류 및 높은 DC CMRR을 결합하면 매우 정확한 전류를 측정할 수 있습니다. INA293/INA293-Q1은 또한 1.3 MHz의 높은 대역폭과 85 dB AC CMRR(50 kHz에서)의 고속 애플리케이션(예: 빠른 과전류 보호)용으로 설계되었습니다. Texas Instruments INA293-Q1 장치는 자동차 애플리케이션에 대한 AEC-Q100 인증을 받았습니다.
특징
- 넓은 공통 모드 전압
- 작동 전압: −4~+110V
- 생존 전압: −20~+120V
- 우수한 CMRR
- 160dB DC-CMRR
- 50kHz에서 85dB AC-CMRR
- 정확성
- 이득
- 이득 오차: ±0.15%(최대)
- 이득 드리프트: ±10ppm/°C(최대)
- 오프셋
- 오프셋 전압: ±15µV(표준)
- 오프셋 드리프트: ±0.05µV/°C(표준)
- 이득
- 사용 가능한 이득
- INA293A1, INA293B1: 20V/V
- INA293A2, INA293B2 : 50V/V
- INA293A3, INA293B3: 100V/V
- INA293A4, INA293B4: 200V/V
- INA293A5, INA293B5: 500V/V
- 1.3 MHz 높은 대역폭
- 2.5V/µs 슬루율
- 1.5mA 대기 전류
애플리케이션
- AAS(능동 안테나 시스템) mMIMO
- 매크로 원격 무선 장치(RRU)
- 48V 랙 서버
- 48V 판매자 네트워크 및 서버 전원 공급 장치 (PSU)
- 48V BMS(배터리 관리 시스템)
데이터시트

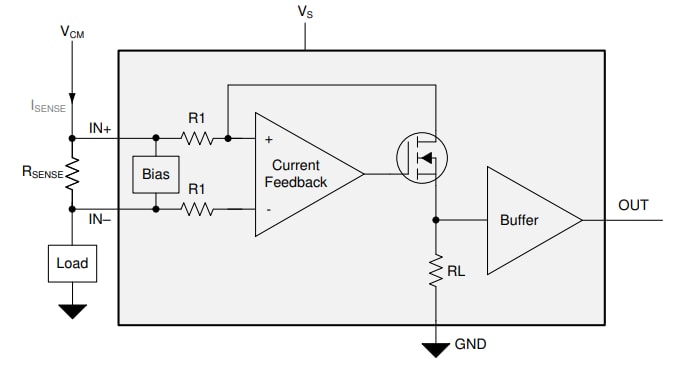

기능 블록 선도
관련 개발 도구
Texas Instruments INA293EVM 평가 모듈
사용자가 분리할 수 있는 개략적으로 동일한 10개의 보드가 있는 소형 모듈.
게시일: 2020-01-21
| 갱신일: 2024-05-10
