Texas Instruments INA240/INA240-Q1 전류 감지 증폭기
Texas Instruments INA240/INA240-Q1 제로 드리프트 전류 감지 증폭기는 PWM 제거 성능이 향상된 전압 출력, 전류 감지 증폭기입니다. 이 증폭기는 공급 전압과는 무관하게 -4~80V의 폭넓은 공통 모드 전압 범위에서 분류기를 거치며 발생하는 전압 강하를 감지할 수 있습니다. 이 소자는 음의 공통 모드 전압을 사용해 접지 미만의 범위에서 작동할 수 있으므로, 일반적인 솔레노이드 애플리케이션의 플라이백 주기를 수용합니다. PWM 제거 성능이 향상되어 펄스 폭 변조(PWM) 신호를 사용하는 시스템에서 큰 공통 모드 과도 현상(ΔV/Δt)을 억제하는 능력이 뛰어납니다. 이 기능을 사용하면 출력 전압에서 큰 과도 현상과 관련 회복 리플 없이 전류를 정확하게 측정할 수 있습니다. INA240-Q1 장치는 자동차 애플리케이션에 대한 AEC-Q100 인증을 획득했습니다.
특징
- PWM 제거 성능 향상
- 우수한 CMRR
- 132dB DC CMRR
- 50kHz에서 93dB AC CMRR
- 넓은 공통 모드 범위: -4V~80V
- 정확도
- 이득
- 이득 오차: 0.20%(최대)
- 이득 드리프트: 2.5ppm/°C(최대)
- 이득
- 오프셋
- 오프셋 전압: ±25µV(최대)
- 오프셋 드리프트: 250nV/°C(최대)
- 가용 이득
- INA240A1: 20V/V
- INA240A2: 50V/V
- INA240A3: 100V/V
- INA240A4: 200V/V
- 대기 전류: 2.4mA(최대)
애플리케이션
- 모터 컨트롤
- 솔레노이드 및 밸브 컨트롤
- 전력 관리
- 액추에이터 컨트롤
- 압력 레귤레이터
- 텔레콤 장비

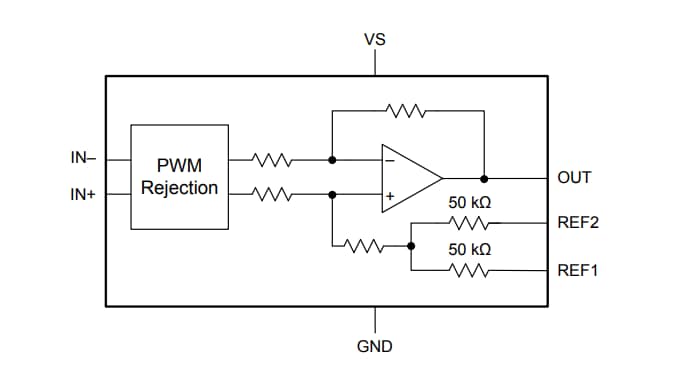

기능 블록 선도
개발 도구
Texas Instruments BOOSTXL-3PHGANINV 평가 모듈
GaN 하프 브리지 전력단 LMG5200 평가용으로 설계되었습니다.
Texas Instruments INA240EVM 전류 감지 증폭기 평가 모듈(EVM)
INA240 시리즈 전류 감지 증폭기의 성능 평가를 위해 설계되었습니다.
게시일: 2016-12-28
| 갱신일: 2023-06-07
