Texas Instruments INA190/INA190-Q1 전류 션트 모니터
Texas Instruments INA190/INA190-Q1 전류 션트 모니터는 과전류 보호, 시스템 최적화를 위해 고정밀 전류 측정 또는 폐회로 피드백 회로를 제공합니다. 이 전압 출력 모니터는 공급 전압과 관계없이 -0.2~+40V의 공통 모드 전압에서 션트를 가로 지르는 전압 강하를 감지할 수 있습니다. INA190/INA190-Q1은 25V/V, 50V/V, 100V/V, 200V/V 또는 500V/V의 다섯 가지 고정 이득 옵션을 제공합니다. INA190/INA190-Q1은 낮은 입력 바이어스 전류를 제공하므로 더 큰 전류 감지 저항기를 사용할 수 있습니다. 이러한 특징 덕분에 μA 범위에서 정확한 전류 측정이 가능합니다.
제로 드리프트 아키텍처에서 낮은 오프셋 전압을 사용하여 전류 측정의 다이내믹 레인지가 확장되므로 전력 손실이 더 적은 소형의 감지 레지스터를 사용할 수 있습니다. INA190 모니터는 1.7~5.5V의 공급 전압 범위에서 작동하며 인에이블 시 최대 65μA의 소비전류를 소모하며, 디스에이블 시 0.1μA만 소모합니다. 추가적인 특징으로 -40~+125°C의 넓은 작동 온도 범위와 ±15μV(최대)의 낮은 오프셋 전압을 들 수 있습니다.
특징
- 낮은 공급 전압, VVS: 1.7~5.5V
- 폭넓은 공통 모드 전압: –0.2~+40V
- 낮은 차단 전류: 100nA(최대)
- 낮은 입력 바이어스 전류: 500pA(표준) (µA 전류 측정 가능)
- 낮은 오프셋 전압, VOS: ±15µV(최대)
- 정확도:
- 이득 오차: ±0.2%(A1 장치)
- 오프셋 드리프트: 0.13µV/°C(최대)
- 이득 드리프트: 5ppm/°C(최대)
- 이득 옵션:
- INA190A1: 25V/V
- INA190A2: 50 V/V
- INA190A3: 100V/V
- INA190A4: 200V/V
- INA190A5: 500V/V
- 대기 전류: 25°C에서 50µA(표준)
- 패키지: 1.8mm x 1.4mm UQFN-10
애플리케이션
- 노트북 컴퓨터
- 휴대폰
- 배터리 전원 공급식 장치
- 텔레콤 장비
- 전력 관리
- 배터리 충전기
데이터시트

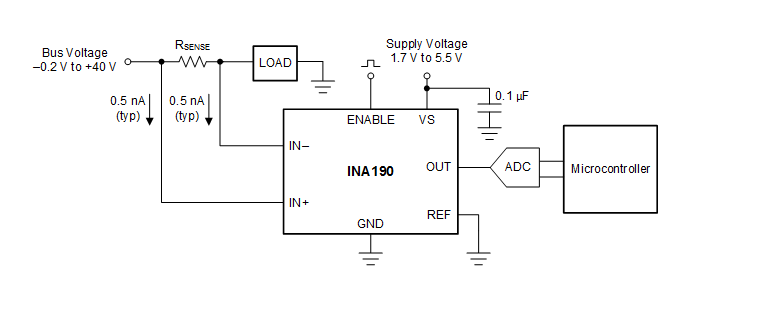

기능 선도
평가 모듈
Texas Instruments INA190EVM 전류 감지 평가 모듈
완전히 독립적인 6개의 보드가 있는 소형 모듈로서, 사용자가 분리 가능합니다.
