Texas Instruments SOM용 HSEC180ADAPEVM 어댑터 보드
Texas Instruments HSEC180ADAPEVM 어댑터 보드는 TI C2000 SOM(시스템 온 모듈) 플랫폼용 180핀 HSEC(고속 에지 카드) 어댑터로, C2000 HSEC 기반 EVM과 역호환됩니다.
HSEC180ADAPEVM은 SOM 보드의 180핀을 HSEC 핀에 연결해 TMDSHSECDOCK와 같은 기존 C2000 HSEC 도킹 스테이션과 함께 사용할 수 있습니다. TI HSEC180ADAPEVM에는 C2000 마이크로컨트롤러 SOM 플랫폼에서 EtherCAT® 기능을 평가하는 2개의 DP83826 10Mbps/100Mbps 산업용 이더넷 PHY도 있습니다.
특징
- 표준 180핀 HSEC 인터페이스
- 에뮬레이션을 위한 XDS110ISO-EVM 과의 호환성
- DP83826 10Mbps/100Mbps 산업용 이더넷 PHY(RJ-45 이더넷 잭 2개 포함) 2개
- FSI(고속 직렬 인터페이스) 헤더
- 전용 아날로그 HSEC 핀을 위한 ADC 필터링 및 ESD 보호
키트 구성품
- HSEC180ADAPEVM PCB
- 빠른 시작 가이드
- 포함되지 않음: HSEC 도크 및 F29H85X-SOM-EVM

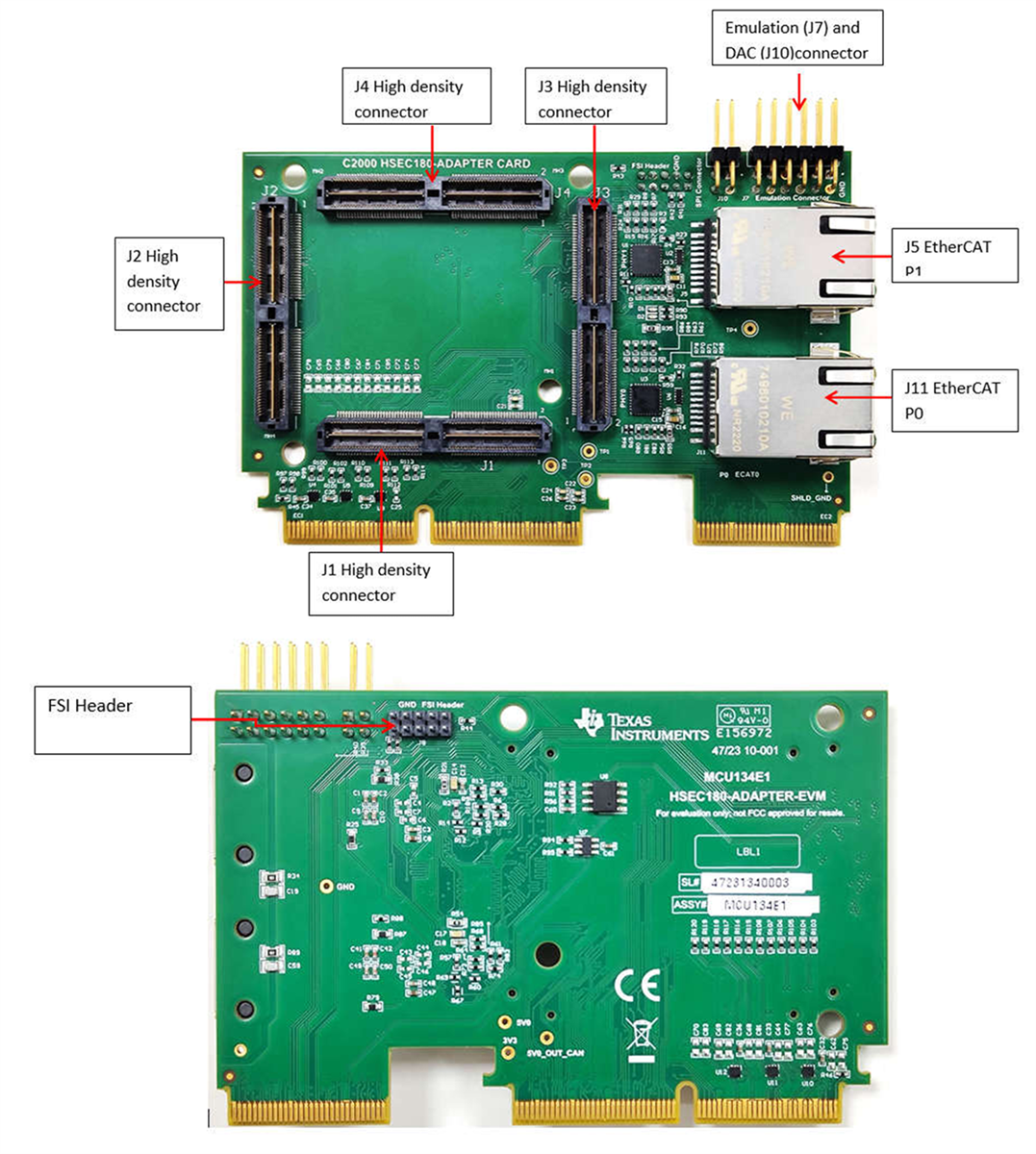

시스템 설명

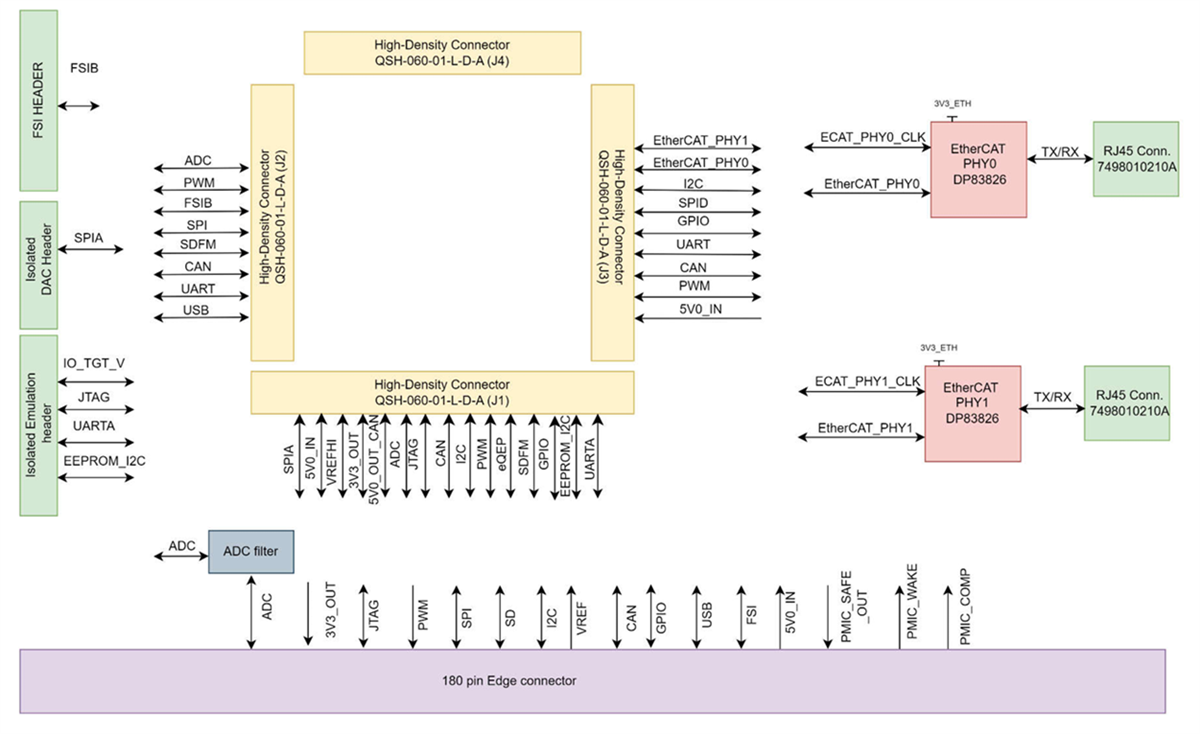

기능 블록 선도
전원 트리
